温馨提醒：图片仅供参考，商品以实物为准

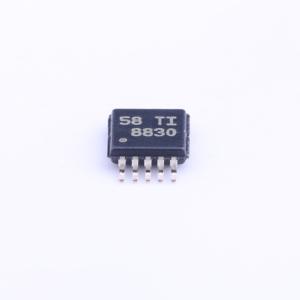

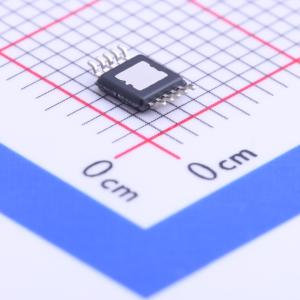

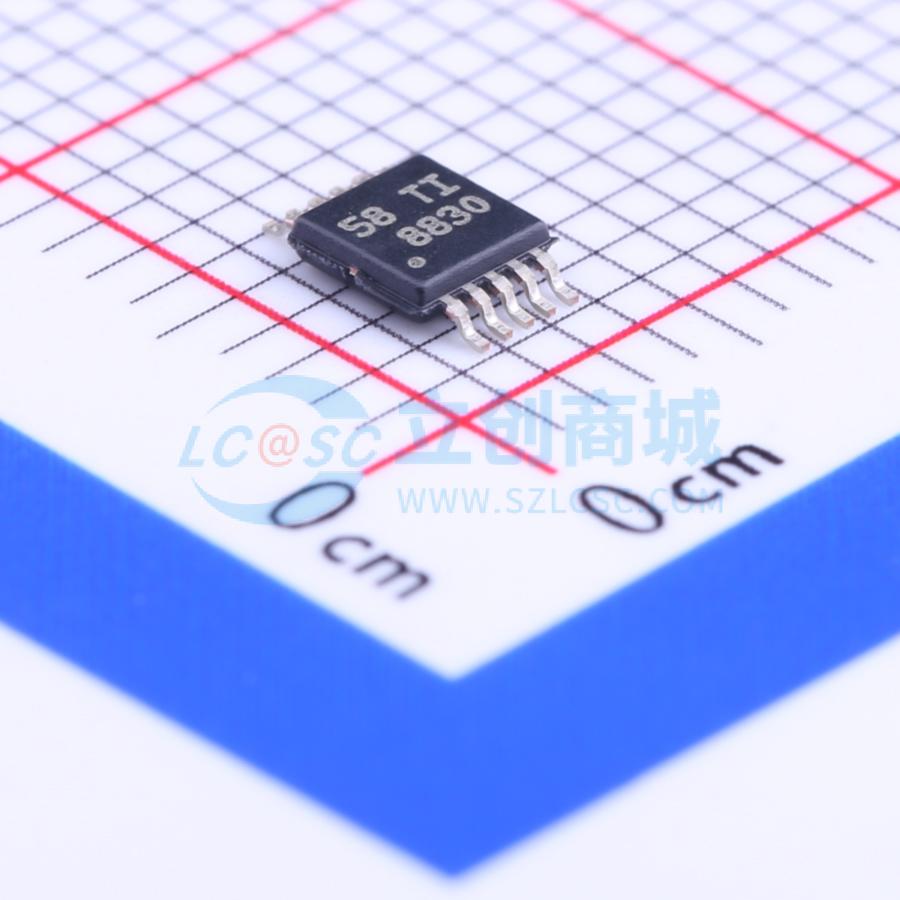

DRV8830DGQR

1A 有刷直流电机驱动芯片 6.8V

描述: DRV8830 具有速度调节和 I2C 控制的 7V、1A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8830DGQR
商品编号: C127591
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.286克(g)

商品参数

商品概述

DRV8830器件为电池供电的玩具、打印机及其他低压或电池供电的运动控制应用提供了集成电机驱动解决方案。该器件有一个H桥驱动器，可驱动一个直流电机、步进电机的一个绕组，以及螺线管等其他负载。输出驱动模块由配置成H桥的N沟道和P沟道功率MOSFET组成，用于驱动电机绕组。在有足够的PCB散热条件下，DRV8830可提供高达1 A的直流/均方根或峰值输出电流。其工作电源电压范围为2.75 V至6.8 V。为了在电池电压变化时保持电机恒定转速，同时延长电池使用寿命，该器件采用了PWM电压调节方法。输出电压通过一个与I²C兼容的接口进行编程，使用内部电压基准和DAC。该器件具备过流保护、短路保护、欠压锁定和过温保护等内部保护功能。 DRV8830采用3 mm × 3 mm的10引脚VSON封装和带PowerPAD的HVSSOP封装（环保：符合RoHS标准且无锑/溴）。

商品特性

H桥电压控制电机驱动器
可驱动直流电机、步进电机的一个绕组或其他执行器/负载
高效PWM电压控制，可在电源电压变化时保持电机恒定转速
低MOSFET导通电阻：高侧 + 低侧450 mΩ
最大1 A直流/均方根或峰值驱动电流
2.75 V至6.8 V工作电源电压范围
300 nA（典型值）睡眠模式电流
串行I²C兼容接口
多个地址选择，允许在一条I²C总线上连接多达9个器件
电流限制电路和故障输出
热增强型表面贴装封装

应用领域

电池供电应用：
- 打印机
- 玩具
- 机器人
- 相机
- 手机
小型执行器、泵等

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1A
	峰值电流	1A

	属性	参数值
	工作电压	2.75V~6.8V
	接口类型	I2C
	导通电阻	450mΩ
	静态电流(Iq)	300nA
	工作温度	-40℃~+85℃
