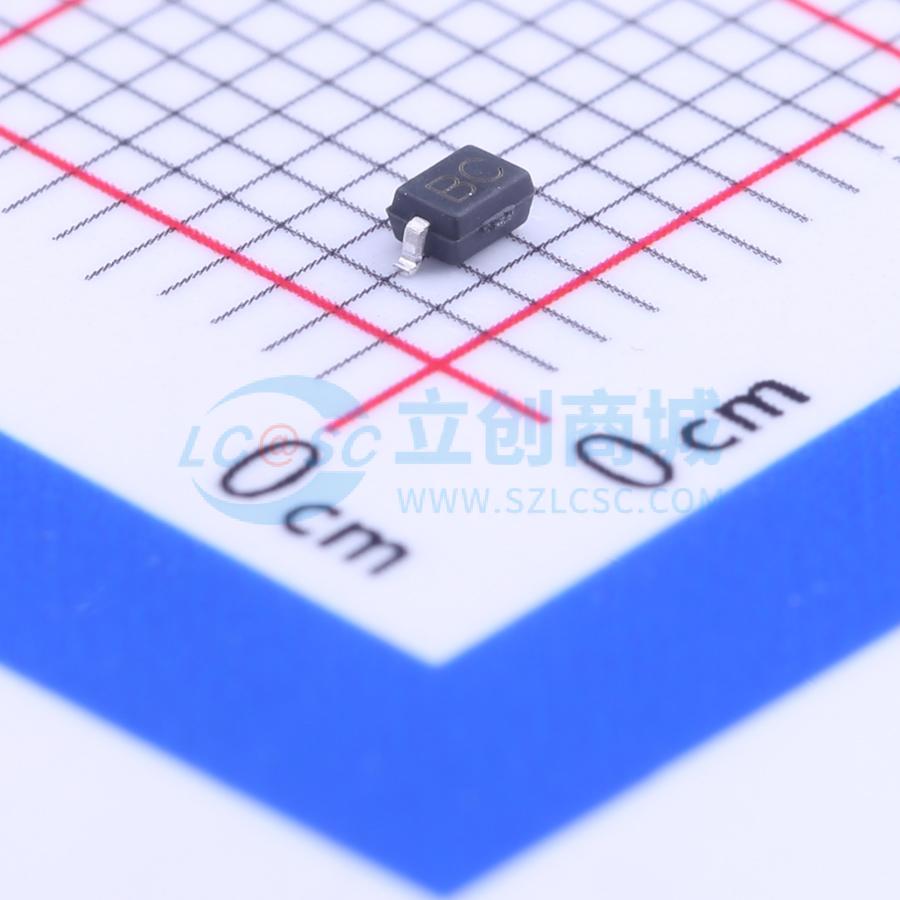

温馨提醒：图片仅供参考，商品以实物为准
GBLC08CI
TVS 8V截止 峰值浪涌电流：13A@8/20us
- 描述
- GBLCxxCI 系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，对于 8/20μs 波形的额定功率为 350 瓦。GBLCxxCI 系列符合 IEC 61000 - 4 - 2（静电放电）和 IEC 61000 - 4 - 4（电快速瞬变）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列采用微型 SOD - 323 封装，具有超低电容和低泄漏电流。
- 品牌名称
- 元基
- 商品型号
- GBLC08CI
- 商品编号
- C127534
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 13.6V | |
| 峰值脉冲电流(Ipp) | 13A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。GBLCxxCI系列符合IEC 61000 - 4 - 2（静电放电）和IEC 61000 - 4 - 4（电快速瞬变）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列采用微型SOD - 323封装，具有超低电容和低泄漏电流。
商品特性
- 每线350瓦峰值脉冲功率（8 x 20 μs波形）
- 可替代多层压敏电阻（0805）
- 保护一个电源或I/O端口
- 低钳位电压
- 提供3V至24V多种电压选择
- 超低电容：0.8pF（典型值）
- 响应时间< 1 ns
- 符合MSL 1要求
- 固态硅雪崩技术
- 符合ROHS标准
- 伟攀技术
应用领域
- 手持便携式应用
- 网络和电信（以太网10/100/1000 Base T）
- USB接口
- 汽车电子
- 串行和并行端口
- 笔记本电脑、台式机、服务器
