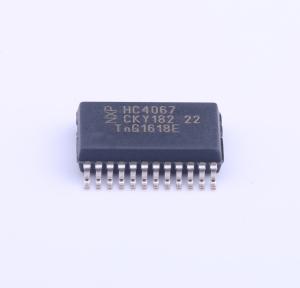

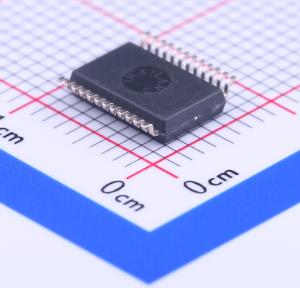

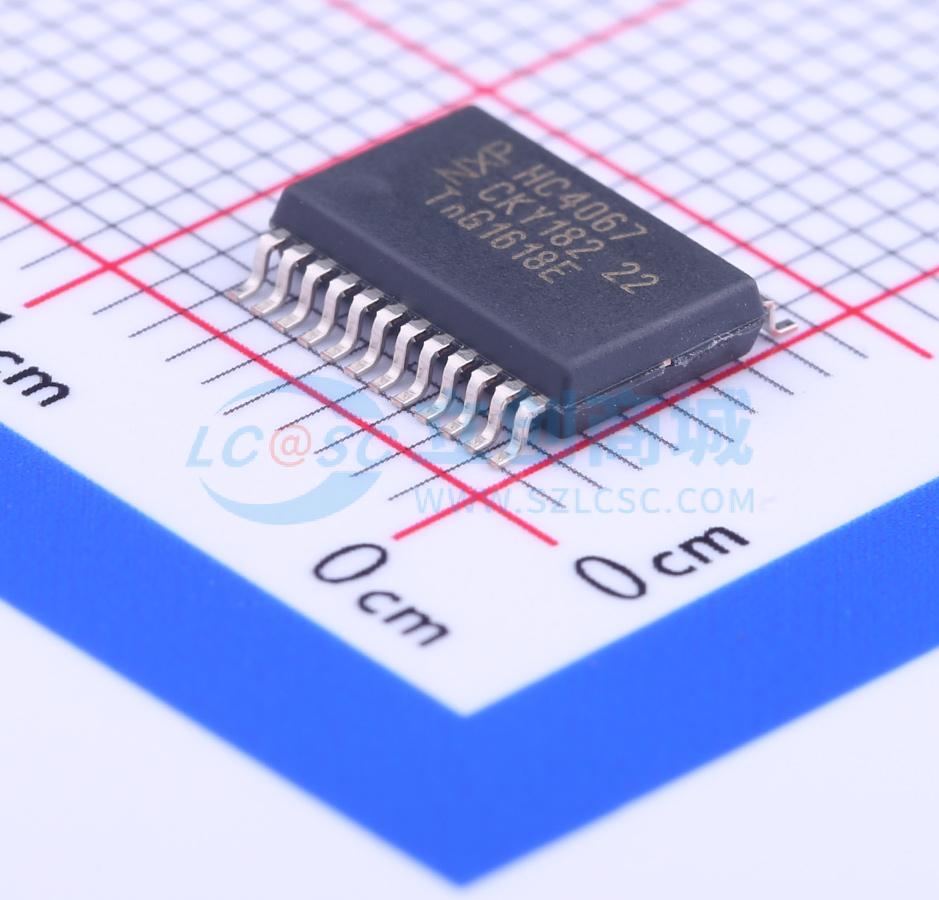

温馨提醒：图片仅供参考，商品以实物为准

74HC4067DB,118

停产 16通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单极16掷模拟开关，适用于模拟或数字16:1多路复用器/解复用器应用。
品牌名称: Nexperia(安世)
商品型号: 74HC4067DB,118
商品编号: C124924
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

商品概述

74HC4067、74HCT4067是单刀16掷（SP16T）模拟开关，适用于模拟或数字16:1多路复用/解复用应用。该开关具有四个数字选择输入（S0、S1、S2和S3）、十六个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得能够使用限流电阻将输入连接到超过VCC的电压。

商品特性

输入电平S0、S1、S2、S3和E输入：
- 74HC4067：CMOS电平
- 74HCT4067：TTL电平
低导通电阻：
- VCC = 4.5 V时为80 Ω（典型值）
- VCC = 6.0 V时为70 Ω（典型值）
- VCC = 9.0 V时为60 Ω（典型值）
符合JEDEC标准7A
ESD保护：
- HBM JESD22 - A114F超过2000 V
- MM JESD22 - A115 - A超过200 V
- CDM JESD22 - C101E超过1000 V
多种封装选项
工作温度范围为 -40 ℃至 +85 ℃和 -40 ℃至 +125 ℃
内置典型的“先断后通”功能

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	1
	工作电压	2V~10V
	导通时间(ton)	29ns

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	27ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	9ns
