PI6CG33401CZHIEX

3.3V 极低功率 4 输出 PCIe 时钟发生器，带片上终端

描述: 是一款4输出的超低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6时钟发生器。它使用25MHz晶体或CMOS参考作为输入，以产生具有片上终端的100MHz低功耗差分HCSL输出。片上终端可节省16个外部电阻，并使布局更轻松。还提供一个额外的缓冲参考输出，作为其他电路的低噪声参考。它采用专有PLL设计，以实现满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6要求的极低抖动。它还通过SMBUS提供各种选项，如不同的压摆率和幅度，因此用户可以轻松配置该设备，以使其各个电路板获得优化性能。该设备还支持可选的扩频选项，以减少各种应用的EMI。
品牌名称: DIODES(美台)

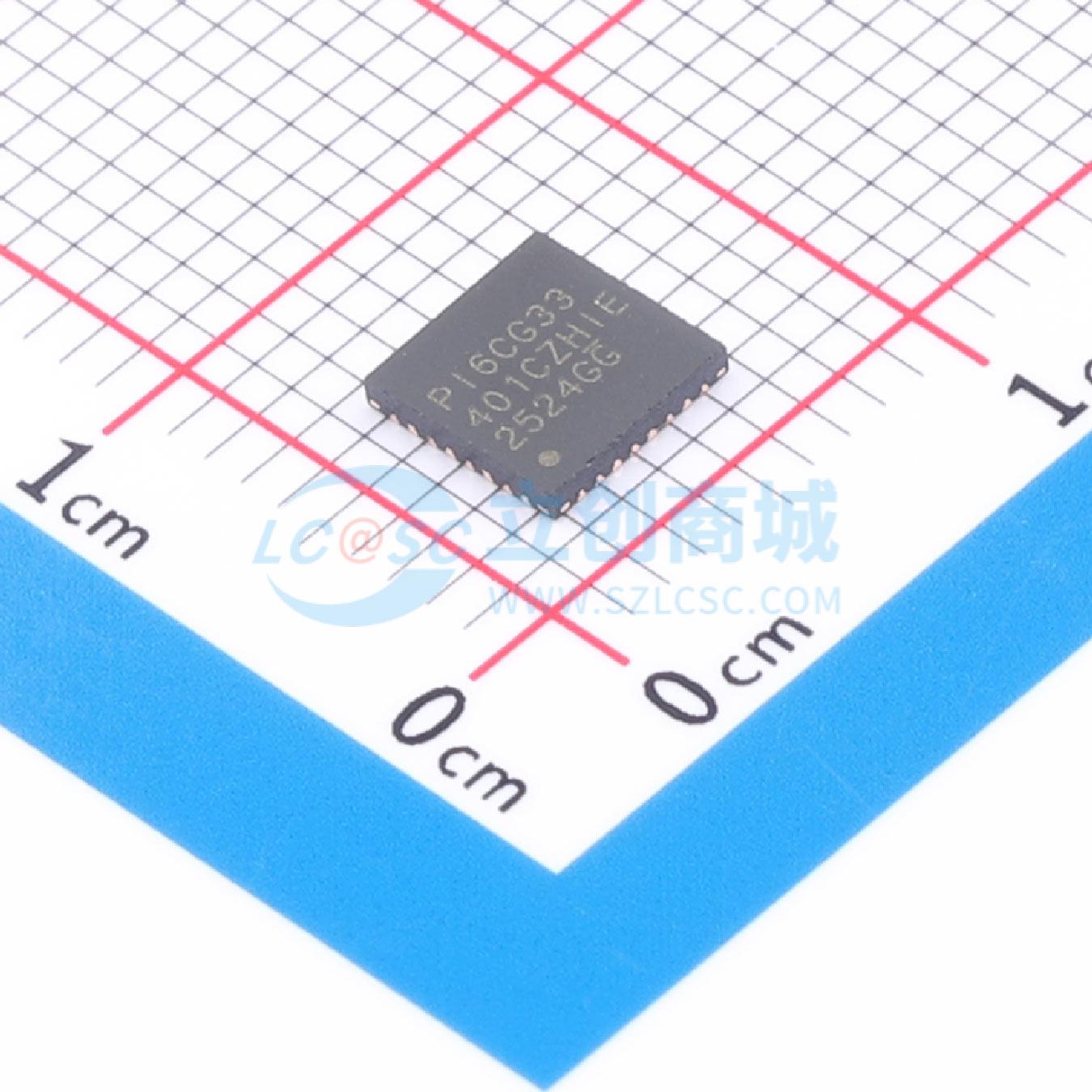

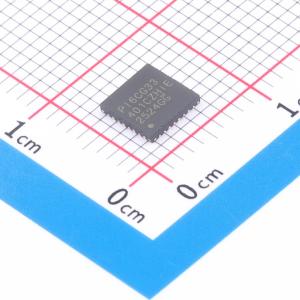

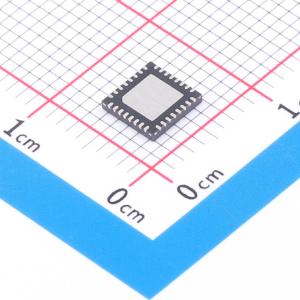

商品型号: PI6CG33401CZHIEX
商品编号: C1236519
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DIODES PI6CG33401C是一款四输出极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6时钟发生器。它采用25MHz晶体或CMOS参考时钟作为输入，生成具有片上终端电阻的100MHz低功耗差分HCSL输出。片上终端可节省16个外部电阻并简化布局。它还提供一个额外的缓冲参考输出，可作为其他电路的低噪声参考。该器件采用专有锁相环设计，可实现满足PCIe各代要求的极低抖动。它通过SMBUS提供多种可配置选项，如不同的压摆率和输出幅度，使用户可轻松配置器件以获得针对其电路板的优化性能。该器件还支持可选的扩频选项，以降低电磁干扰。

商品特性

3.3V供电电压
晶体或CMOS输入：25MHz
四个带片上终端的差分低功耗HCSL输出，默认输出阻抗为100欧姆
独立的输出使能控制
参考CMOS输出
每个输出具有可编程的压摆率和输出幅度
差分输出在锁相环锁定前被阻断
差分输出可选0%、-0.25%或-0.5%的扩频
可通过引脚配置或SMBus进行配置
差分输出间偏移小于50皮秒
极低抖动输出，差分周期到周期抖动小于50皮秒
符合PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6规范
CMOS参考输出相位抖动：扩频关闭时小于0.3皮秒均方根值，扩频开启时小于1.5皮秒均方根值
封装：32引脚，5毫米×5毫米TQFN

应用领域

PCIe Gen1至Gen6主板时钟生成
服务器和工作站时钟分配
网络和存储设备时钟同步

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	100MHz
	工作电压	3.135V~3.465V
	输出通道数	4
	工作温度	-40℃~+85℃
	周期抖动	-

	属性	参数值
	相邻周期抖动	20ps
	相位抖动	900fs
	相位偏移	不支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	HCSL
	功能特性	内置锁相环；扩展频谱；协议专用时钟生成
