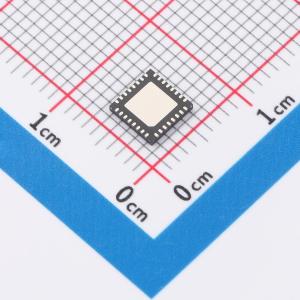

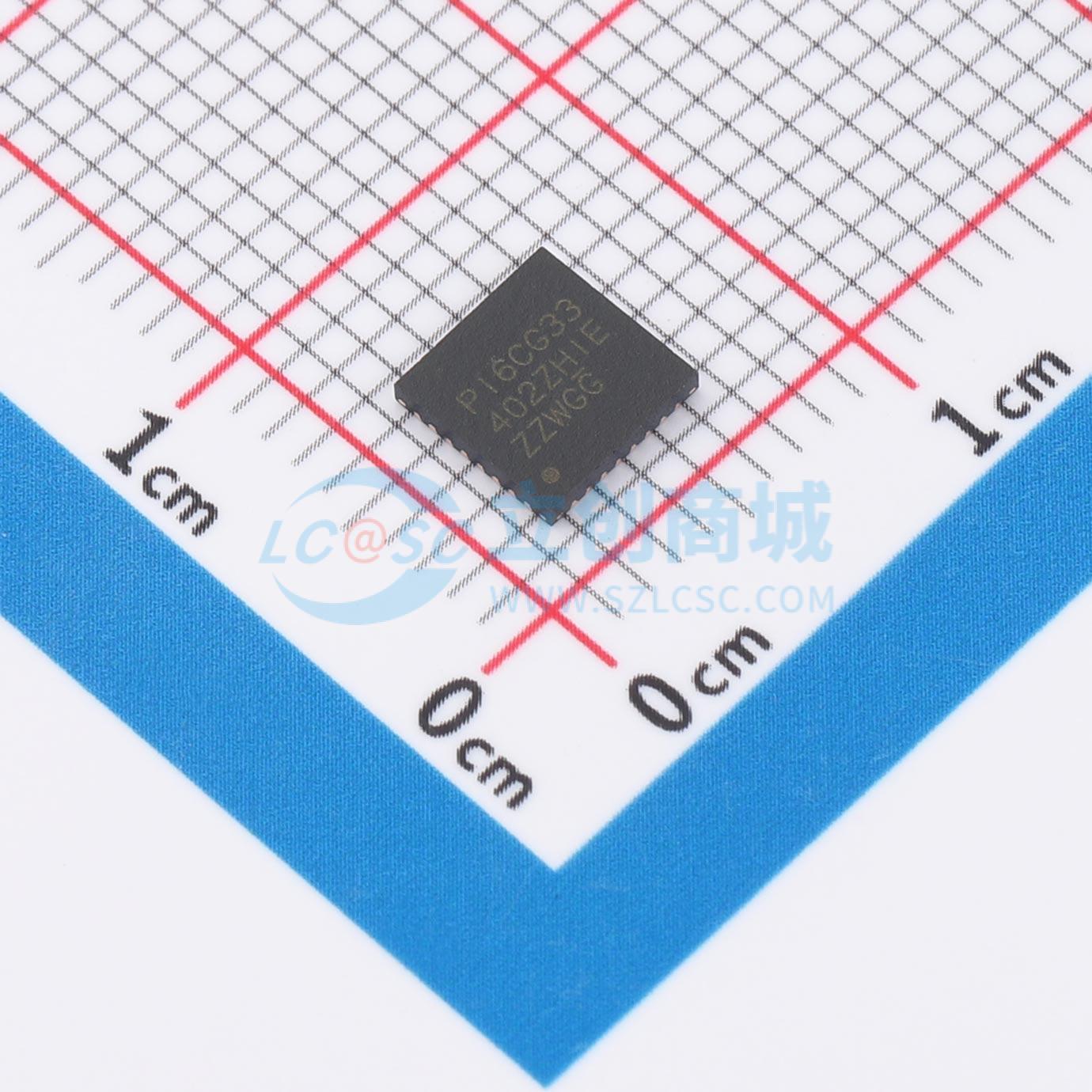

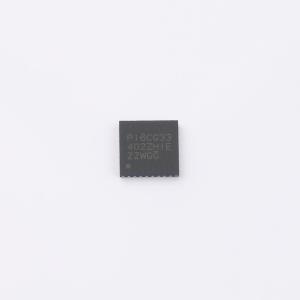

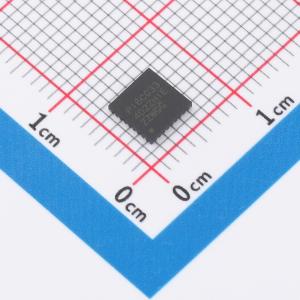

温馨提醒：图片仅供参考，商品以实物为准

PI6CG33402ZHIEX

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: PI6CG33402ZHIEX
商品编号: C1236520
商品封装: TQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

PI6CG33402是一款四输出的极低功耗PCIe 1.0/2.0/3.0/4.0/5.0时钟发生器。它使用25MHz晶体或CMOS参考信号作为输入，通过片上终端生成100MHz低功耗差分HCSL输出。片上终端可节省16个外部电阻，使布局更轻松。此外，还提供一个缓冲参考输出，为其他电路提供低噪声参考。它采用专有PLL设计，实现极低抖动，满足PCIe 1.0/2.0/3.0/4.0/5.0要求。通过SMBUS，它还提供不同压摆率和幅度等多种选项，方便用户轻松配置设备，为其各自的电路板获得优化性能。该器件还支持可选的扩频选项，以降低各种应用中的电磁干扰。

商品特性

3.3V电源电压
晶体/CMOS输入：25MHz
四个带片上终端的差分低功耗HCSL输出
默认输出阻抗ZoUT = 85Ω
独立输出使能
参考CMOS输出
每个输出的可编程压摆率和输出幅度
差分输出在PLL锁定前被阻断
差分输出可选0%、-0.25%或0.5%扩频
可通过跳线引脚或SMBUS进行配置
差分输出间偏移 < 50 ps
极低抖动输出
- 差分周期抖动 < 50 ps
- 符合PCIe 1.0/2.0/3.0/4.0/5.0标准
- CMOS参考输出相位抖动
  - 扩频关闭时 < 0.3 ps RMS
  - 扩频开启时 <1.5 ps RMS
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件
封装（无铅且环保）：
- 32引脚5mm×5mm TQFN

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	100MHz

	属性	参数值
	工作电压	3.135V~3.465V
	输出通道数	4
	工作温度	-40℃~+85℃
