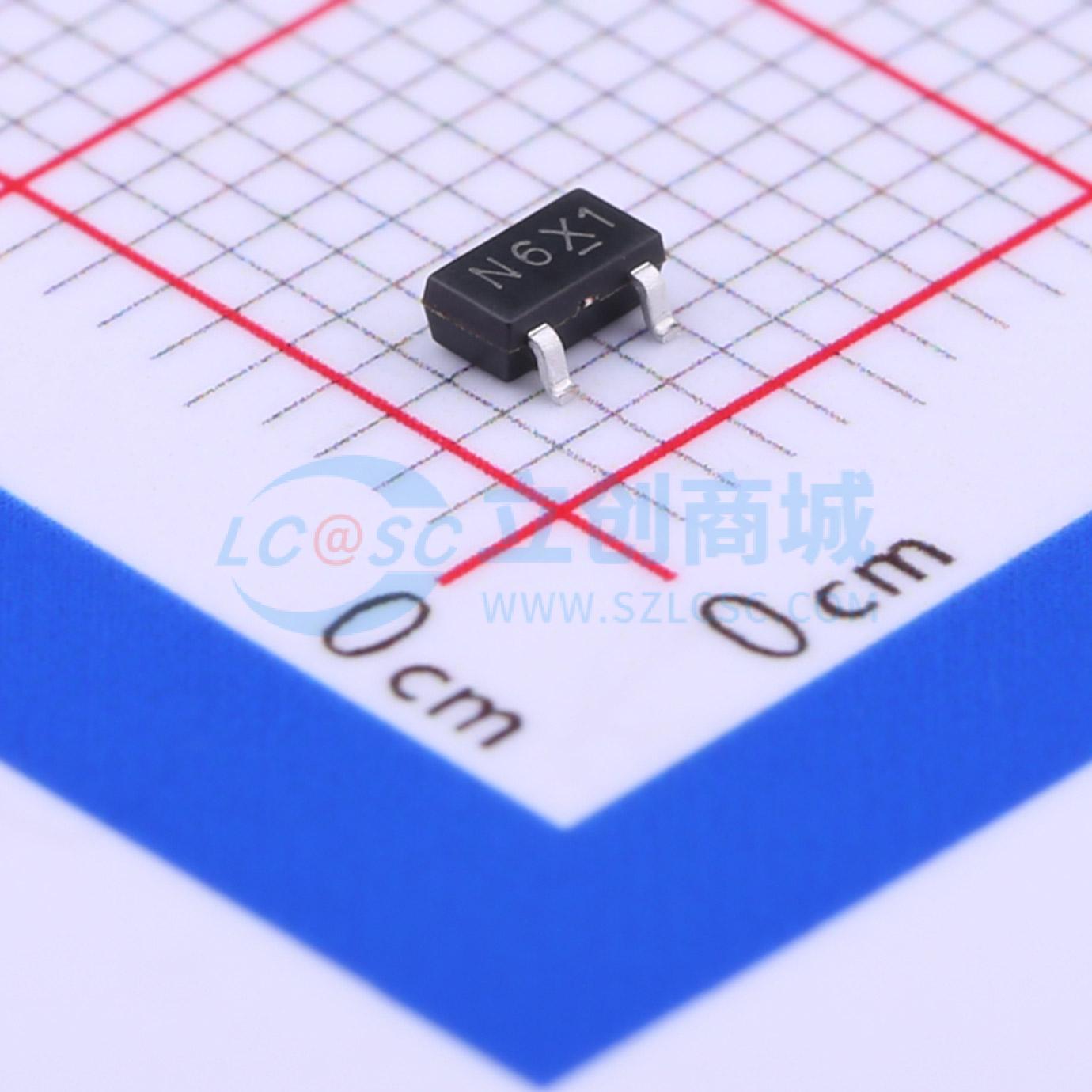

温馨提醒：图片仅供参考，商品以实物为准
AP2306GN
耐压:20V 电流:5.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟 20V 5.3A
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP2306GN
- 商品编号
- C124517
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.3A | |
| 导通电阻(RDS(on)) | 50mΩ@2.5V | |
| 耗散功率(Pd) | 1.38W | |
| 阈值电压(Vgs(th)) | 1.25V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 603pF | |
| 反向传输电容(Crss) | 111pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 144pF |
商品概述
AP2306系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种可用于广泛电源应用的高效器件。 具有良好热性能的特殊设计SOT - 23封装，在所有采用红外回流技术的商业 - 工业表面贴装应用中广受欢迎，适用于电压转换或开关应用。
商品特性
- 支持2.5V栅极驱动
- 更低的导通电阻
- 表面贴装封装
- 符合RoHS标准
