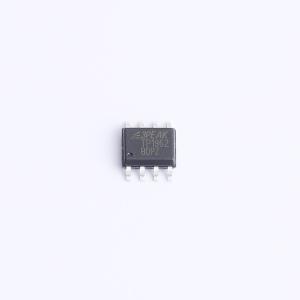

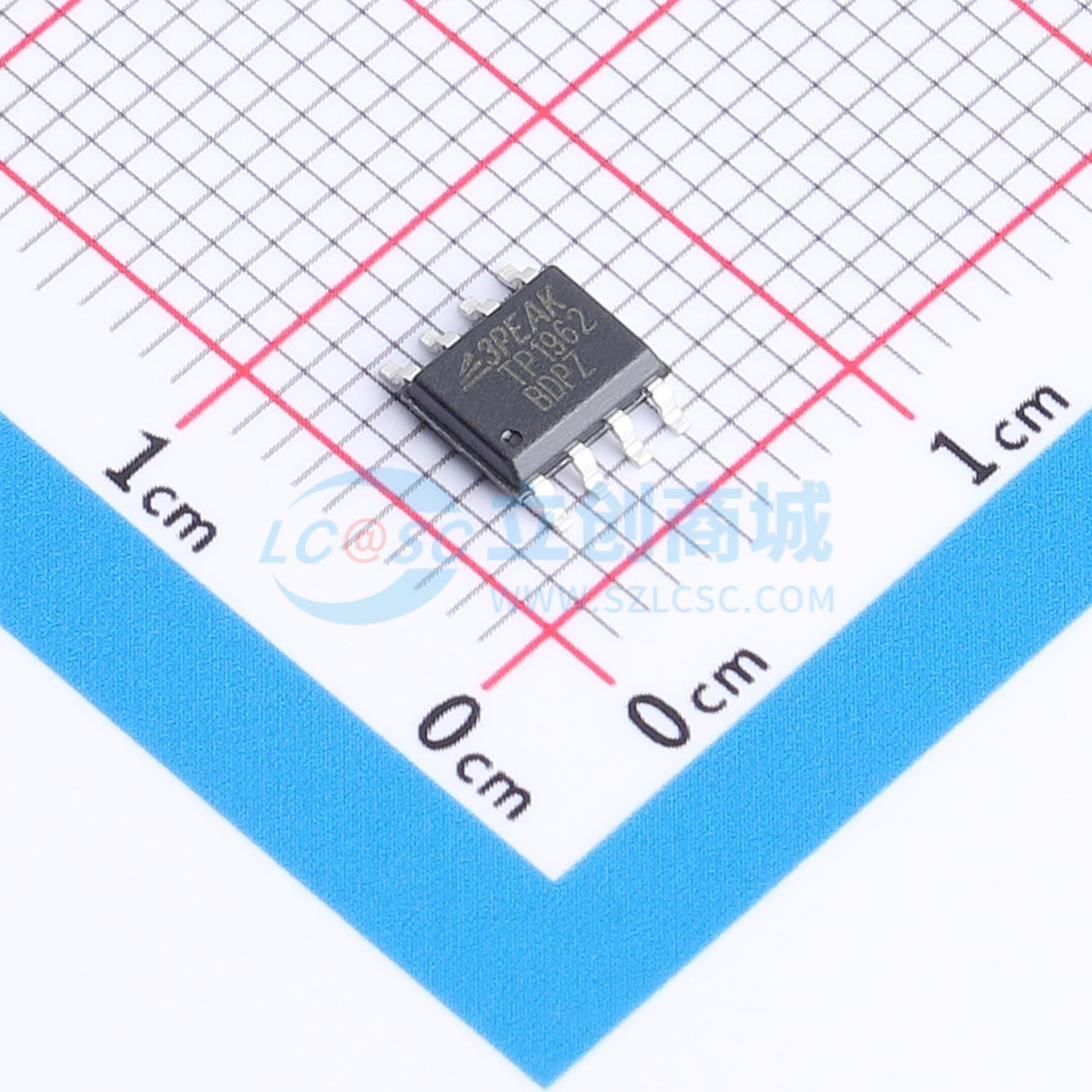

TP1962-SR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 比较器（快速，7ns)，推挽输出，特别适合对过压、过流保护要求响应速度快。
品牌名称: 3PEAK(思瑞浦)
商品型号: TP1962-SR
商品编号: C124561
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TP1961/TP1962/TP1964是具有内部迟滞功能的低功耗、超高速比较器。这些器件针对单+3V或+5V电源工作进行了优化。输入共模范围超出电源轨300mV，输出可在距离GND和VCC 80mV范围内吸收或提供4mA电流。传播延迟为7ns（过驱动50mV时），每个比较器的电源电流为1mA。内部输入迟滞功能可消除因内部输入噪声电压引起的输出切换，从而降低电流消耗。推挽输出支持轨到轨输出摆幅，并可与CMOS/TTL逻辑接口。输出翻转频率典型值可达50MHz，同时可限制开关过程中的电源电流浪涌和动态功耗。 TP1961单比较器具备关断功能，采用小巧的SOT23封装，适用于对空间要求苛刻的设计。所有器件的工作温度范围为-40°C至+85°C。

商品特性

超快速，7ns传播延迟
非常适合±3V和+5V单电源应用
失调电压：最大±6.0mV
轨到轨输入和输出
7.5mV内部迟滞，实现清晰切换
推挽式、CMOS/TTL兼容输出
输入共模范围扩展300mV
过驱动输入无相位反转
关断功能（仅TP1961N）
电源电压：2.5V至5.5V
提供环保、节省空间的SOT23 - 5封装

应用领域

高速线路或数字线路接收器
高速采样电路
峰值和过零检测器
阈值检测器/鉴别器
接地或电源线检测
逻辑电平转换
窗口比较器
红外接收器
时钟和数据信号恢复
电信、便携式通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	6mV
	输入偏置电流(Ib)	6pA
	传播延迟(tpd)	7ns
	滞后电压(Vhys)	7.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS；TTL
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	1mA
	工作温度	-40℃~+85℃
