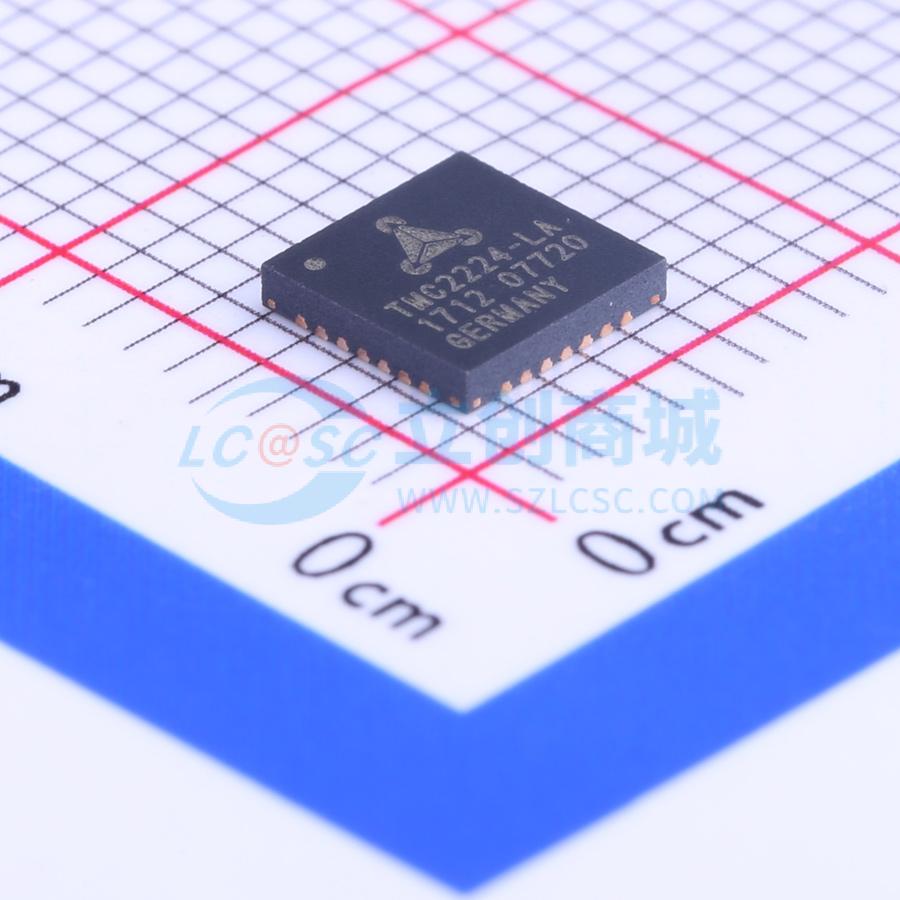

温馨提醒：图片仅供参考，商品以实物为准
TMC2224-LA
TMC2224-LA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TRINAMIC
- 商品型号
- TMC2224-LA
- 商品编号
- C123186
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~36V | |
| 输出电流 | 2A | |
| 步长细分 | 4；8；256；16；32 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 570mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC2202、TMC2208、TMC2220、TMC2224和TMC2225是用于两相步进电机的超静音电机驱动IC。它们的引脚与许多旧款驱动器兼容。先进的stealthChop2斩波器可确保无噪音运行、最高效率和最佳电机扭矩。其快速电流调节功能以及与spreadCycle的可选组合可实现高动态运动。集成功率MOSFET可处理高达1.4A RMS的电机电流。保护和诊断功能支持稳定可靠的运行。易于使用的UART接口提供了更多的调节和控制选项。特定应用的调节参数可存储在OTP存储器中。STEP/DIR步进电机驱动系列可将设计升级为无噪音、最精确的运行模式，提供经济高效且极具竞争力的解决方案。
商品特性
- 支持高达2A线圈电流（峰值）的两相步进电机
- STEP/DIR接口，支持2、4、8、16或32微步引脚设置
- 通过microPlyer插值实现256微步平滑运行
- stealthChop2静音电机运行
- spreadCycle高动态电机控制斩波器
- 低RDSon，低端280mΩ，高端290mΩ（25°C典型值）
- 电压范围4.75…36V DC
- 自动待机电流降低（可选）
- 内部感测电阻选项（无需外部感测电阻）
- 被动制动和续流
- 单总线UART和OTP，用于高级配置选项
- 集成脉冲发生器，用于独立运动控制
- 全面保护和诊断功能
- 提供QFN、TQFP和HTSSOP封装供选择，以实现最佳适配
应用领域
- 兼容设计升级
- 3D打印机
- 打印机、销售点系统
- 办公和家庭自动化
- 纺织、缝纫机
- 闭路电视、安防系统
- 自动取款机、现金循环机
- 暖通空调
