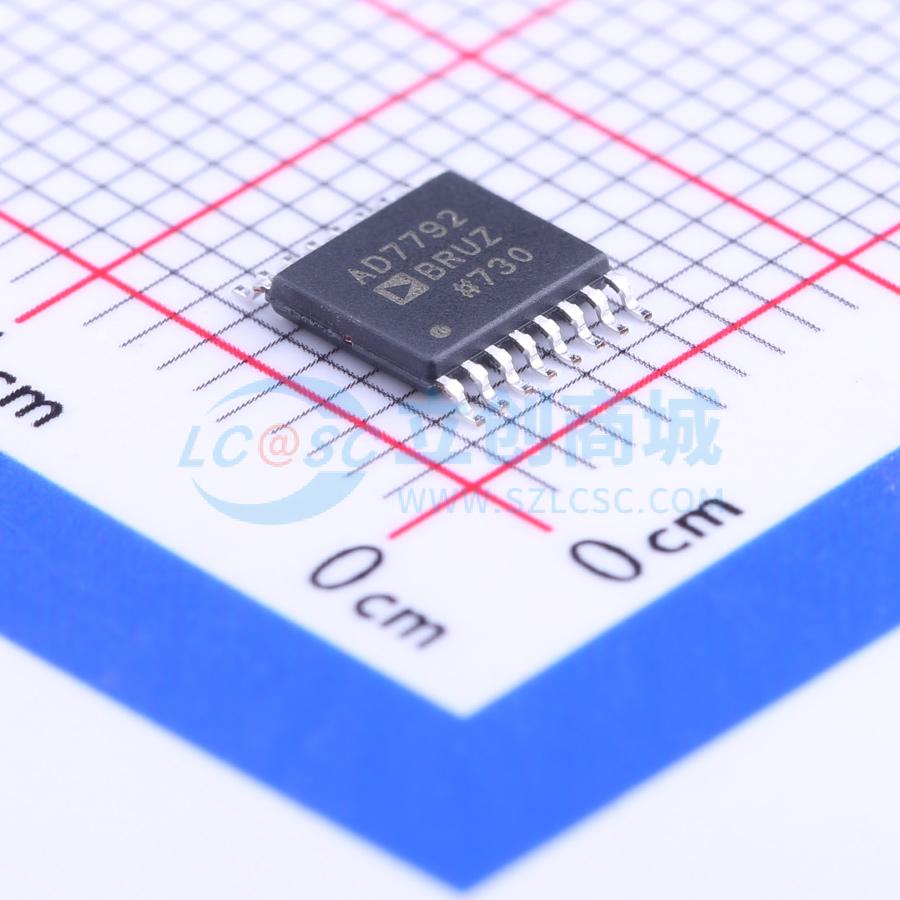

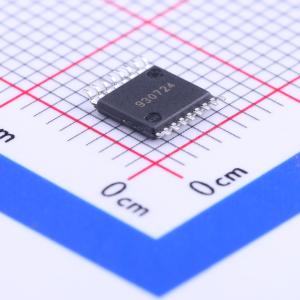

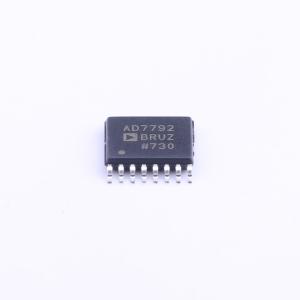

AD7792BRUZ

低噪声、低功耗、16/24位∑-Δ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3通道、低噪声、低功耗、16位Σ-Δ型ADC，内置片内仪表放大器和基准电压源
品牌名称: ADI(亚德诺)
商品型号: AD7792BRUZ
商品编号: C123203
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

AD7792/AD7793是用于高精度测量应用的低功耗、低噪声完整模拟前端。AD7792/AD7793包含一个带三个差分模拟输入的低噪声16/24位∑-Δ ADC。片上低噪声仪表放大器意味着小幅度信号可直接与ADC连接。增益设置为64时，更新速率为4.17 Hz时，均方根噪声为40 nV。这些器件包含一个精密低噪声、低漂移内部带隙基准源，并可接受外部差分基准源。其他片上特性包括可编程激励电流源、断流检测电流和偏置电压发生器。偏置电压发生器将通道的共模电压设置为AVDD/2。这些器件可使用内部时钟或外部时钟工作。器件的输出数据速率可通过软件编程，范围为4.17 Hz至470 Hz。这些器件的电源电压范围为2.7 V至5.25 V。典型电流消耗为400 μA，采用16引脚TSSOP封装。

商品特性

最高23位有效分辨率
均方根噪声：4.17 Hz时为40 nV，16.7 Hz时为85 nV
典型电流：400 μA
关断电流：最大1 μA
低噪声可编程增益仪表放大器
典型漂移为4 ppm/°C的带隙基准源
更新速率：4.17 Hz至470 Hz
3个差分输入
内部时钟振荡器
同时抑制50 Hz/60 Hz
可编程电流源
片上偏置电压发生器
断流检测电流
电源电压：2.7 V至5.25 V
温度范围：-40°C至+105°C
独立接口电源
16引脚TSSOP封装
3线串行SPI、QSPI、MICROWIRE接口，SCLK上有与DSP兼容的施密特触发器

应用领域

热电偶测量
RTD测量
热敏电阻测量
气体分析
工业过程控制
仪器仪表
便携式仪器
血液分析
智能变送器
液相/气相色谱分析
6位数字电压表

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	4.17Hz
	通道数	3
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+105℃
	时钟/振荡器	内置

	属性	参数值
	时钟频率(fc)	64kHz
	基准电压源	内置
	基准电压源温漂	4ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	470Hz
	静态电流	1uA
