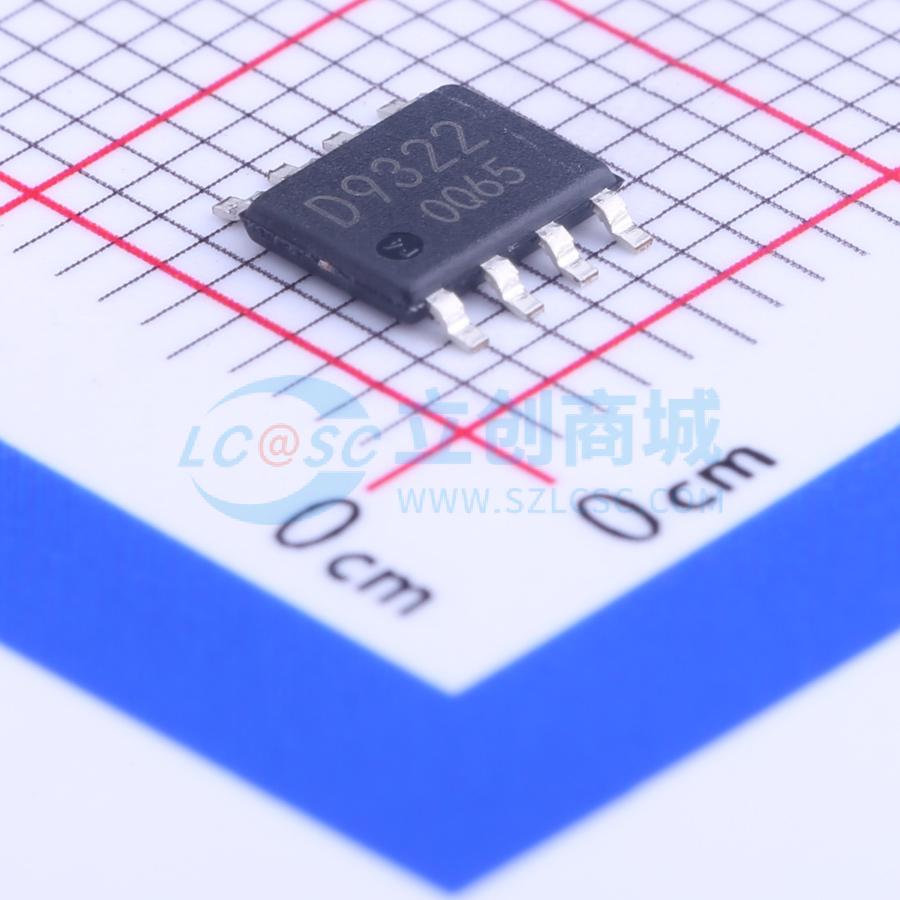

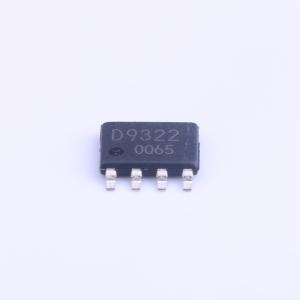

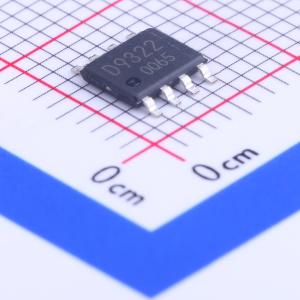

BD9322EFJ
降压型 4.75V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9322EFJ
- 商品编号
- C122987
- 商品封装
- HTSOP-J8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电流 | - | |
| 开关频率 | 300kHz~460kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
BD9322EFJ、BD9323EFJ和BD9324EFJ是集成了低电阻高端N沟道MOSFET的降压稳压器。 它能在宽输入电源范围内实现2A / 3A / 4A的连续输出电流。 电流模式操作可提供快速瞬态响应和轻松的相位补偿。
商品特性
- 宽工作输入范围：4.75V～18V
- 可选2A / 3A / 4A输出电流
- 可选0.1Ω / 0.15Ω内部MOSFET开关
- 可使用低ESR输出陶瓷电容器
- 关断模式下待机电流低
- 工作频率380kHz
- 反馈电压0.9V，精度±1.5%
- 保护电路：欠压锁定保护电路、热关断电路、过流保护电路

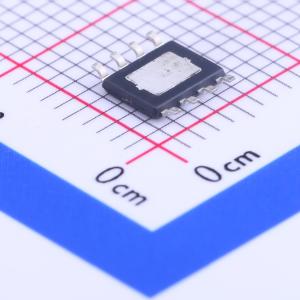

- HTSOP-J8封装（带外露散热焊盘）
应用领域
- 分布式电源系统
- 线性稳压器的预稳压器
