LT6370是一款增益可编程的高精度仪表放大器，提供业界领先的直流精度。这种高精度能够检测更小的信号，并简化校准要求，尤其是在温度变化的情况下。LT6370采用专有的高性能双极工艺，实现了业界领先的精度和卓越的长期稳定性。该器件通过激光微调实现了非常低的输入失调电压（25μV）和高共模抑制比（94dB, G=1）。专有的片上测试功能允许通过S8E封装上的自动化测试保证输入失调电压漂移（0.3μV/°C）和增益漂移（30μm/°C）。

除了出色的直流规格外，LT6370还具有宽频带（3.1MHz, G=1）和快速建立时间，使其在多路复用应用中表现良好。LT6370的输入端集成了EMI滤波器，以在存在强烈RF干扰的情况下保持精度。

LT6370有紧凑型8引脚MSOP或S8E封装可供选择，这些封装使用传统的仪表放大器引脚布局，以及10引脚3mm x 3mm DFN封装。S8E封装也提供A级版本，其直流规格更为优越。LT6370的工作温度范围为-40°C至85°C和-40°C至125°C，在此范围内完全指定。

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	112dB
	输入偏置电流(Ib)	100pA
	输入失调电压(Vos)	9uV
	带宽(-3db)	-
	压摆率(SR)	11V/us
	输出电流	35mA
	轨到轨	-
	输出类型	-

	属性	参数值
	输入失调电压温漂(Vos TC)	300nV/℃
	工作温度	-40℃~+85℃
	输入电压噪声密度(eN)	7nV/√Hz@1kHz
	输入失调电流(Ios)	200pA
	单电源电压	4.75V~35V
	电源纹波抑制比(PSRR)	116dB
	稳定时间	5.8us
	功能特性	外部电阻增益；EMI滤波/RF抑制
	电压增益	1V/V~1000V/V
	增益误差	0.01%

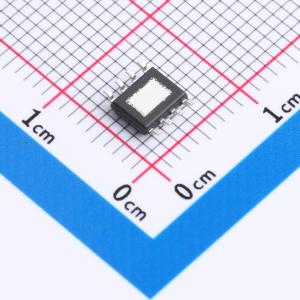

LT6370AIS8E#PBF
