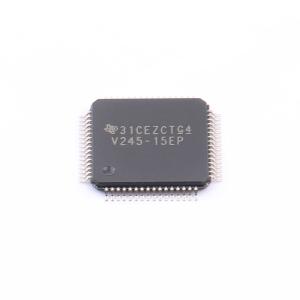

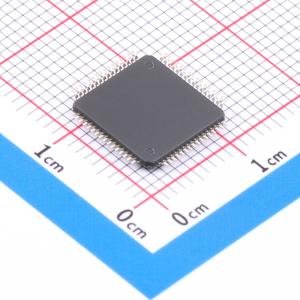

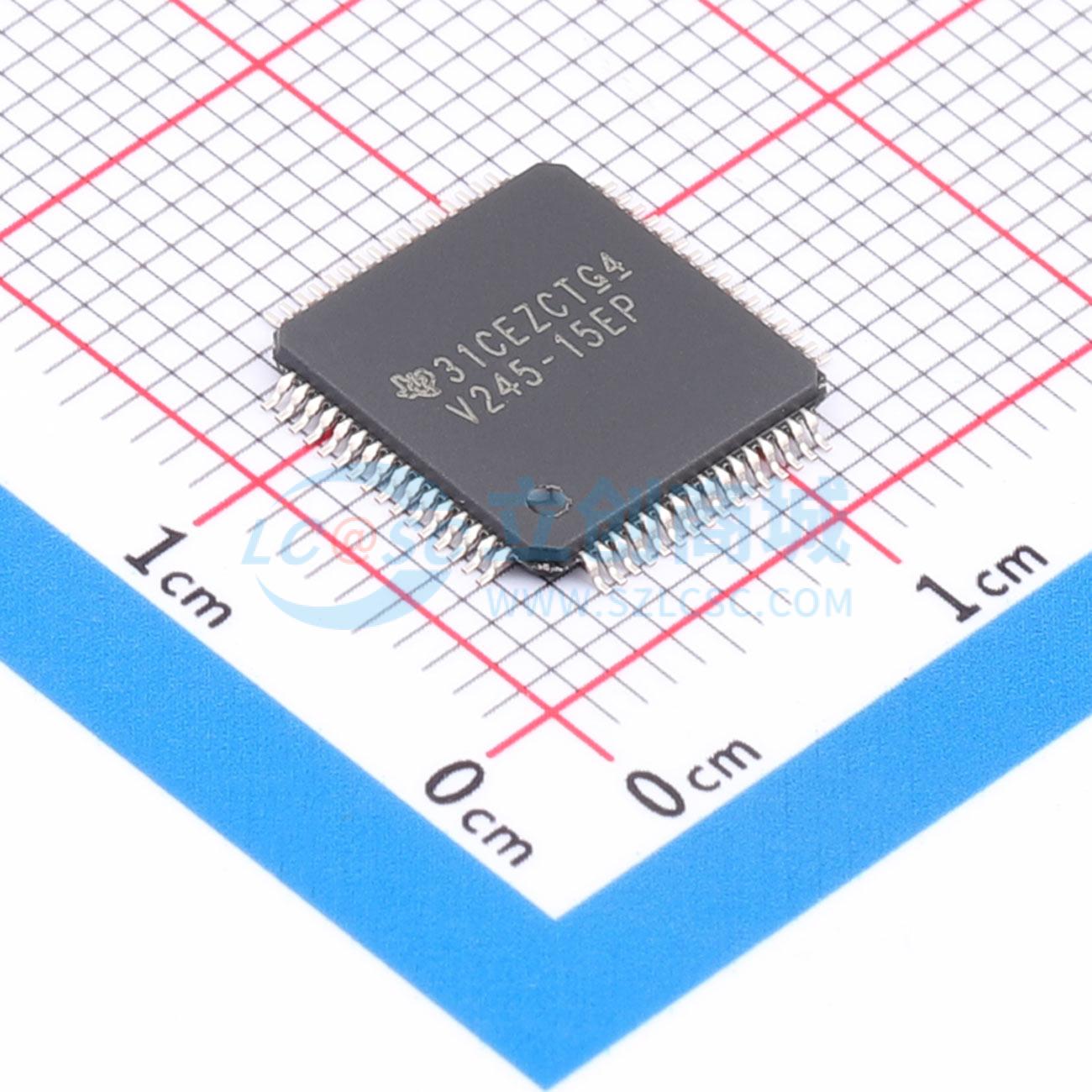

SN74V245-15PAGEP

SN74V245是一款超高速、低功耗CMOS计时先进先出(FIFO)存储器。它支持高达133MHz的时钟频率并且具有5ns的快速读取访问时间。这个DSP同步FIFO存储器特有针对应用中使用的读取和访问控制，例如DSP到处理器通信，DSP到模拟前端(AFE)缓冲，网络，视频和数据通信。

SN74V245是一款同步FIFO，这表示每个端口采用一个同步接口。所有通过端口传输的数据被选通至由使能引脚计时的连续（自由运行）端口的低到高转换。针对每个端口的连续时钟相互独立并可异步或同步。可对每个端口的启用进行设置以在DSP，微控制器和/或由一个同步接口控制的总线之间提供一个简单接口。一个输出使能(OE)输入控制3态输出。

同步FIFO有两个固定标志、空标志/输出就绪(EF/OR)和满标志/输入就绪(FF/IR)，和两个可编程标志，几乎空(PAE)和近满(PAF)。可编程标志的偏移负载由一个简单状态机控制并通过将负载引脚(LD)置为有效来启动。当FIFO被用于单器件配置时，一个半满标志(HF)可用。

SN74V245可使用两个时序运行模式：首字直通(FWFT)模式和标准模式。

在FWFT模式中，被写入一个空FIFO的首字在RCLK信号的三次转换后被直接计时至数据输出线路。不必将一个读取使能(REN)置为有效来访问首字。

在标准模式中，被写入到空FIFO的首字并不出现在输出输出线路上，除非执行了一个特定的读取操作。一个包含激活REN并启用一个上升RCLK边沿的读取操作将把字从内部存储器移动至数据输出线路。

通过使用菊花链技术或FWFT模式，SN74V245的深度是可扩展的。XI和XO引脚被用于扩展FIFO。在深度扩展模式配置中，第一个器件上的首次载入（FL上划线）被接地并且针对菊花链上的所有其它器件被设定为高电平。

SN74V245额定工作温度 -55℃至125℃。

• 4096×18 位组织阵列
• 7.5ns 读取和写入周期时间
• 3.3V VCC，5V 输入耐受
• 首字或标准直通时序
• 单一或双寄存器缓冲的空和满标志
• 可轻松扩展深度和宽度
• 异步或同步读取和写入时钟
• 带有缺省设置的异步或同步可编程几乎空和近满标志
• 半满标志功能
• 输出使能将输出数据总线置于高阻抗状态
• 高性能亚微米CMOS 技术
• DSP 和微控制器接口控制逻辑
• 提供一个到德州仪器(TI) TMS320 DSP 的DSP无粘结接口，此DSP 封装在64 引脚薄型四方扁平封装
• 受控基线
• 一个组装和测试场所
• 一个制造场所
• 支持 -55°C 至 125°C 温度范围
• 延长的产品生命周期
• 延长的产品变更通知
• 产品可追溯性
