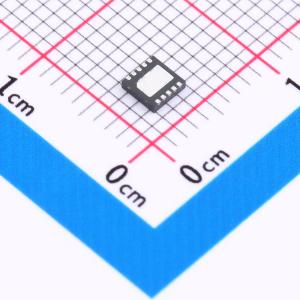

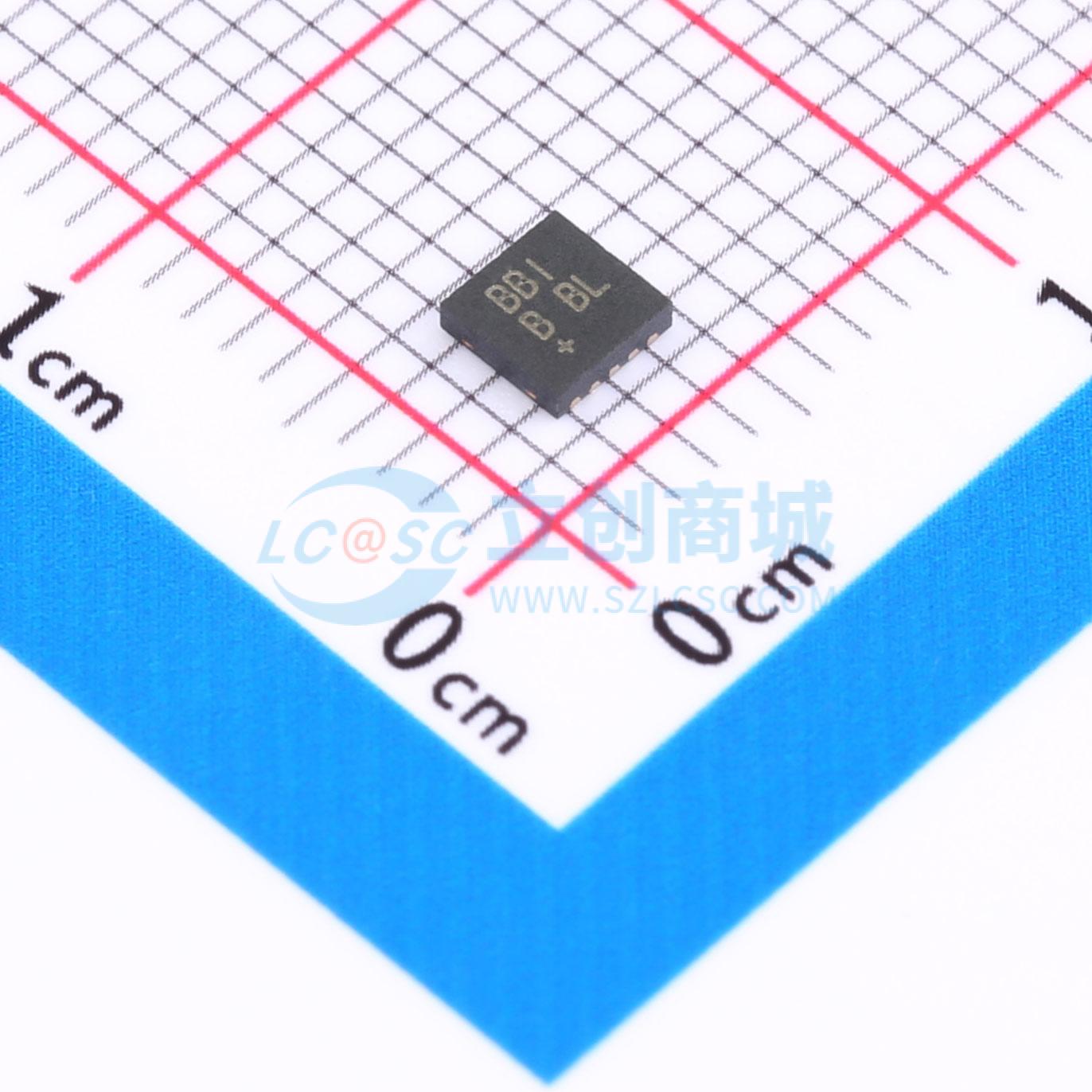

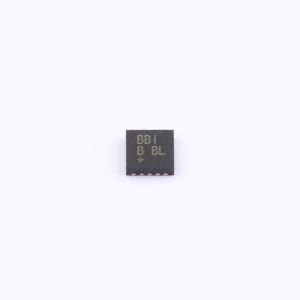

MAX20073ATBA/V+
单路2A/3A、2.2MHz低压降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、2A/3A、2.2MHz、低电压、降压型DC-DC转换器、小尺寸、高效率、低IQ、同步Buck转换器，适用于负载点应用
- 商品型号
- MAX20073ATBA/V+
- 商品编号
- C1136823
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 500mV~3.8V | |
| 输出电流 | 2A | |
| 开关频率 | 2.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx20073/MAx20074高效开关稳压器系列可以从0.5V到3.8V提供高达3A的负载电流。这些器件的工作输入电压范围为2.7V至5.5V，使其非常适合板载点负载和后级稳压应用。在整个负载、线路和温度范围内，总输出误差小于±1.5%。
这些器件具有固定频率的PWM工作模式，开关频率为2.2MHz。高频操作支持全陶瓷电容设计和小型外部元件。片上低阻抗开关确保在重负载下保持高效率，同时最小化关键电感，使布局相比离散解决方案更加简单。遵循简单的布局和占位可以确保新设计一次性成功。
这些器件提供了使能输入、扩频使能输入和低电平有效的复位输出。输出电压可以在工厂预设，以允许客户无需使用昂贵的0.1%外部电阻即可达到±1.5%的输出电压精度。此外，通过在反馈端使用两个外部电阻和0.5V内部参考电压，可以将输出电压设置为客户所需的任何值。提供固定的0.85毫秒软启动时间。
10引脚TDFN外露焊盘器件包括过温关断和过流限制功能。所有器件设计用于在-40℃至+125℃环境温度范围内工作。
应用领域
- 汽车
- 用点负载
