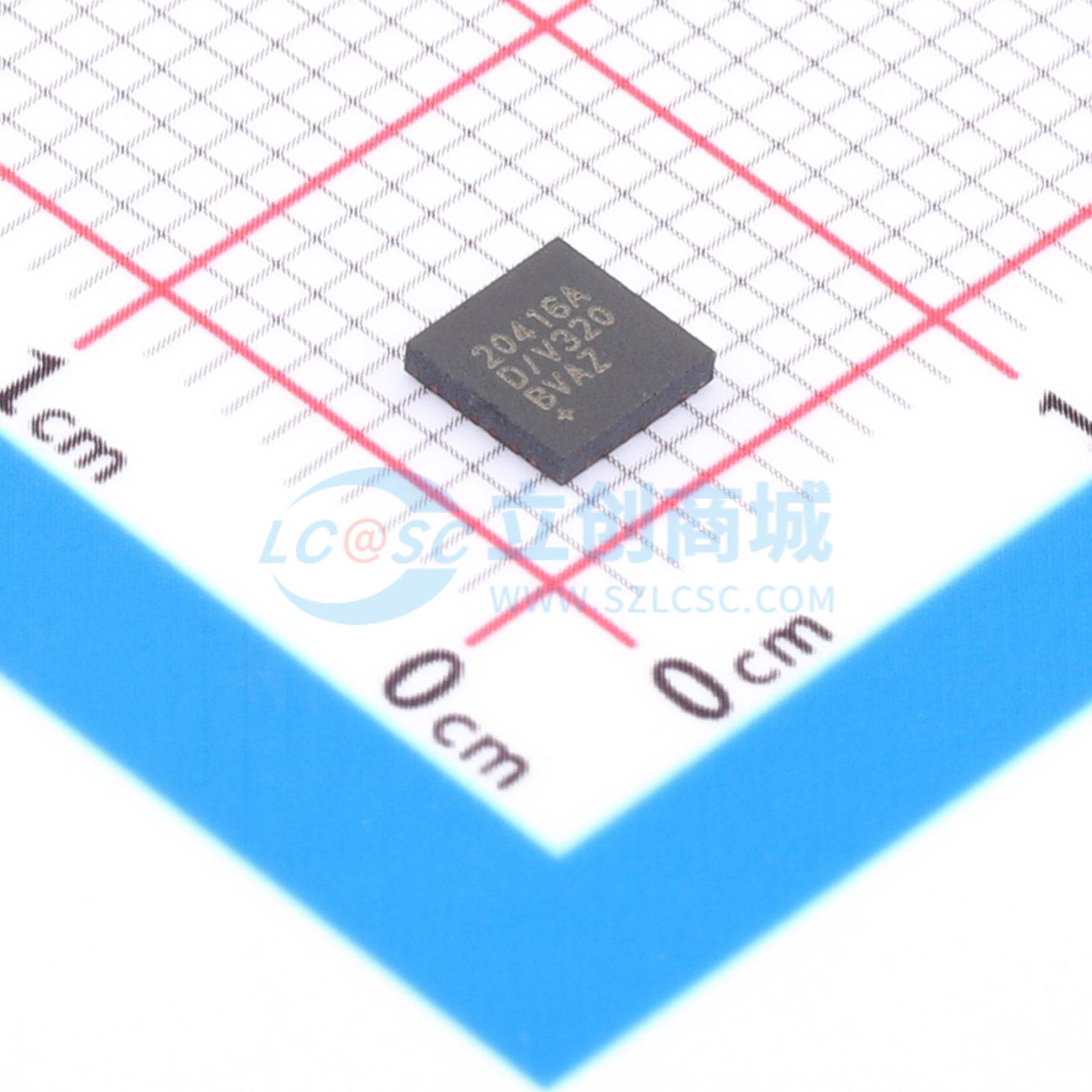

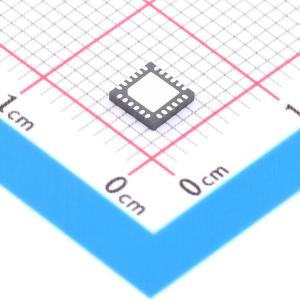

温馨提醒：图片仅供参考，商品以实物为准
MAX20416ATGD/V+
双路输出低压降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX20416是一款小型双路输出低压降压转换器,支持3.0V至5.5V的输入电压范围,提供高达3A的输出电流。该器件采用2.2MHz固定频率PWM模式,具有良好的噪声免疫性能和负载瞬态响应。内置低Rds(on)开关提高了重载时的效率,简化了布局设计。该器件提供工厂预设或电阻可调的输出电压,具有多种保护功能,适用于汽车环境。
- 商品型号
- MAX20416ATGD/V+
- 商品编号
- C1136824
- 商品封装
- TQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | 800mV~3.8V | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx20416是一款高效、双输出、低压DC-DC转换器。同步降压转换器的工作输入电压范围为3.0V至5.5V，可提供最高达3A的0.8V至3.8V输出电压范围。在负载、线路和温度范围内，降压转换器可实现±1.5%的输出误差。
该IC具有2.2MHz固定频率脉宽调制（PWM）模式，以提高抗噪能力和负载瞬态响应，并具有脉冲频率调制模式（跳过模式），以提高轻载条件下的效率。2.2MHz的工作频率允许使用全陶瓷电容，从而最小化外部元件的尺寸。可编程扩频频率调制可最大限度地减少辐射电磁发射。集成的低RDS(ON)开关提高了重载条件下的效率，并且与分立解决方案相比，使布局变得更加简单。
该IC提供工厂预设或电阻可调输出电压。其他特性包括软启动斜坡、过流限制和过温保护。MAx20416采用无铅24引脚TQFN封装。
应用领域
- ADAS
- 信息娱乐
- SOC 电源
