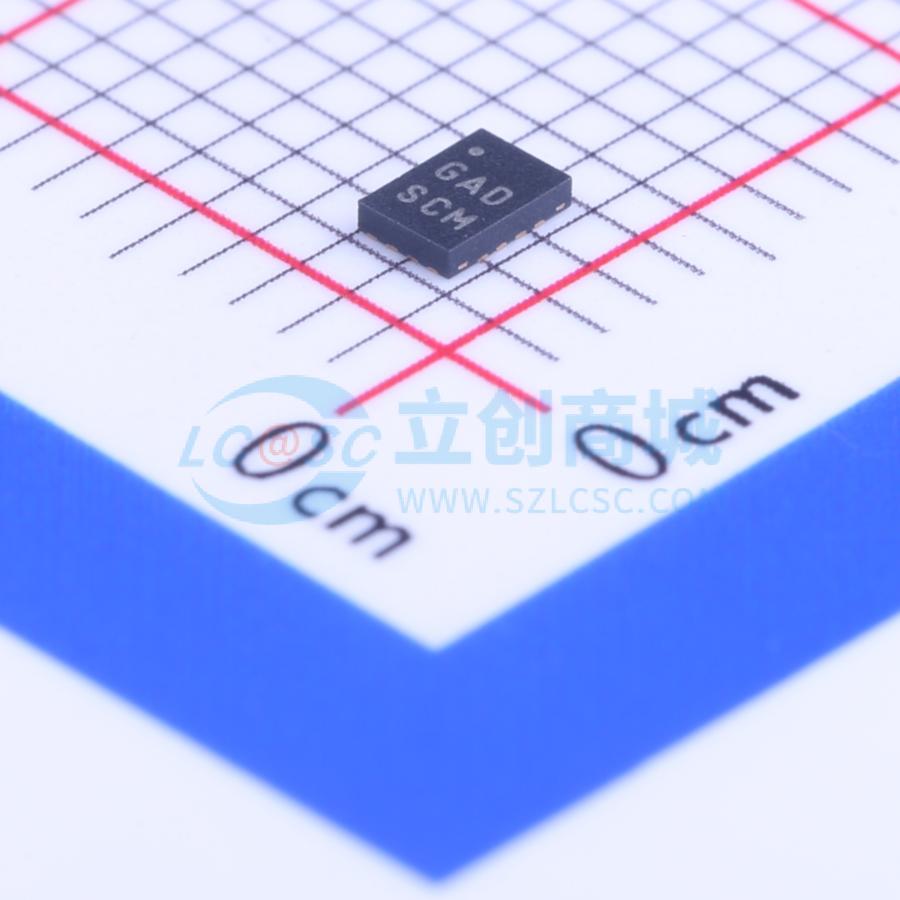

ISL54405IRUZ-T

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL54405IRUZ-T
商品编号: C118348
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

Intersil ISL54405是一款单电源、双向、双单刀双掷（SPDT）超低失真、高关断隔离的模拟开关，能够传输相对于地为正和负的模拟信号。它主要面向消费级和专业音频切换应用，如计算机声卡和家庭影院产品。在使用单一3.3V或5V直流电源供电时，输入能够处理高达2V RMS的接地参考信号。当使用单一3.3V或5V电源时，数字逻辑输入与1.8V逻辑兼容。它可用于交流或直流耦合的接地参考应用。 ISL54405在每个信号引脚处都具备软开关功能和咔嗒/噗声抑制电路，可消除与前置放大器输出的上电/断电状态相关的咔嗒声和噗声。在2V RMS信号输入20kΩ负载的情况下，总谐波失真加噪声（THD+N）性能达到 -106dB，具备出色的信号静音功能、高电源抑制比（PSRR）和非常平坦的频率响应，ISL54405满足了消费级和专业音频工程师的严格要求。 ISL54405提供16引脚TSSOP、16引脚3mmx3mm TQFN和16引脚2.6mm×1.8mm μTQFN封装。其工作温度范围为 -40℃至 +85℃。

商品特性

无咔嗒声音频切换
2个开关
开关类型：SPDT或2选1多路复用器
3.3V或5V电源下实现2V RMS信号切换
2V RMS输入20kΩ负载时，THD+N为 -106dB
3.9mW功率输入32Ω负载时，THD+N为 -108dB
信噪比 >124dBV
1kHz、20kΩ负载下，插入损耗为 ±0.01dB
20Hz至20kHz范围内，增益变化为 ±0.007dB
输入20kΩ负载时，信号静音能力为125dB
20Hz至20kHz范围内，PSRR为90dB
单电源3.3V或5V供电
提供16引脚TSSOP、16引脚TQFN和16引脚μTQFN封装
无铅（符合RoHS标准）

应用领域

计算机声卡
家庭影院音频产品
SACD/DVD音频
DVD播放器音频输出切换
MP3/手机用耳机切换
高保真音频切换应用

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 50 个)

个

起订量：50 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	4.5V~5.5V；3V~3.6V
	导通时间(ton)	45us

	属性	参数值
	导通电阻(Ron)	1.9Ω
	关闭时间(toff)	50us
	工作温度	-40℃~+85℃
	导通电容(Con)	27pF
	带宽	230MHz
