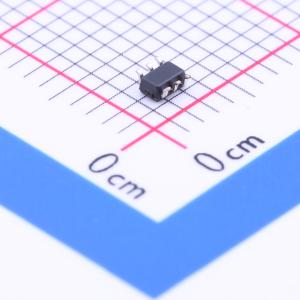

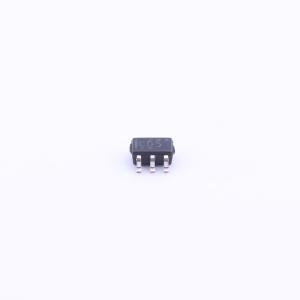

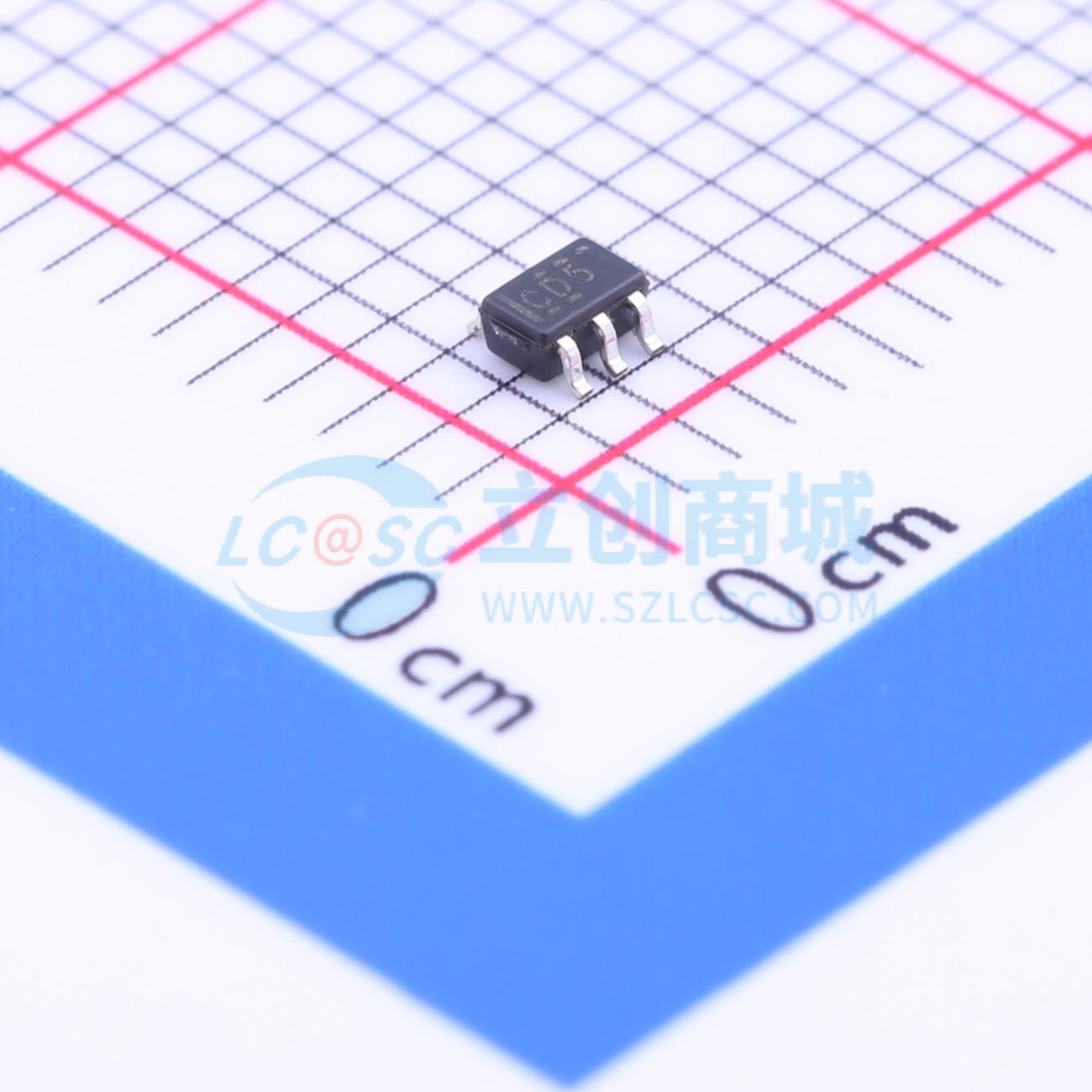

SN74LVC2GU04DCKR
双路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2GU04 2 通道、1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2GU04DCKR
- 商品编号
- C116660
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.24V~4.13V | |
| 输入低电平(VIL) | 410mV~1.38V | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
这款双反相器设计用于1.65V至5.5V的工作电压。SN74LVC2GU04(L X) 双无缓冲反相器包含两个无缓冲输出的反相器，并执行布尔函数 Y = A̅。NanoFree 封装技术是IC封装概念上的一个重大突破，它直接使用裸片作为封装。
商品特性
- 提供NanoFree封装
- 支持5V Vcc操作
- 输入电压可达5.5V
- 3.3V下最大tpd为3.7ns
- 低功耗，最大ICC为10μA
- 3.3V下输出驱动±24mA
- 典型VoLP（输出地弹）在VCC=3.3V，TA=25℃时<0.8V
- 典型VoHV（输出高电平 undershoot）在VCC=3.3V，TA=25℃时>2.0V
- Ioff支持热插拔、部分断电模式和反向驱动保护
- 可用作降压转换器，将最大5.5V的输入电压降至Vcc电平
- 无缓冲输出
- 锁存性能超过JESD 78 Class II规定的每通道100mA
- ESD保护超过JESD 22标准：人体模型2000V (A114-A)，机器模型200V (A115-A)，带电器件模型1000V (C101)
