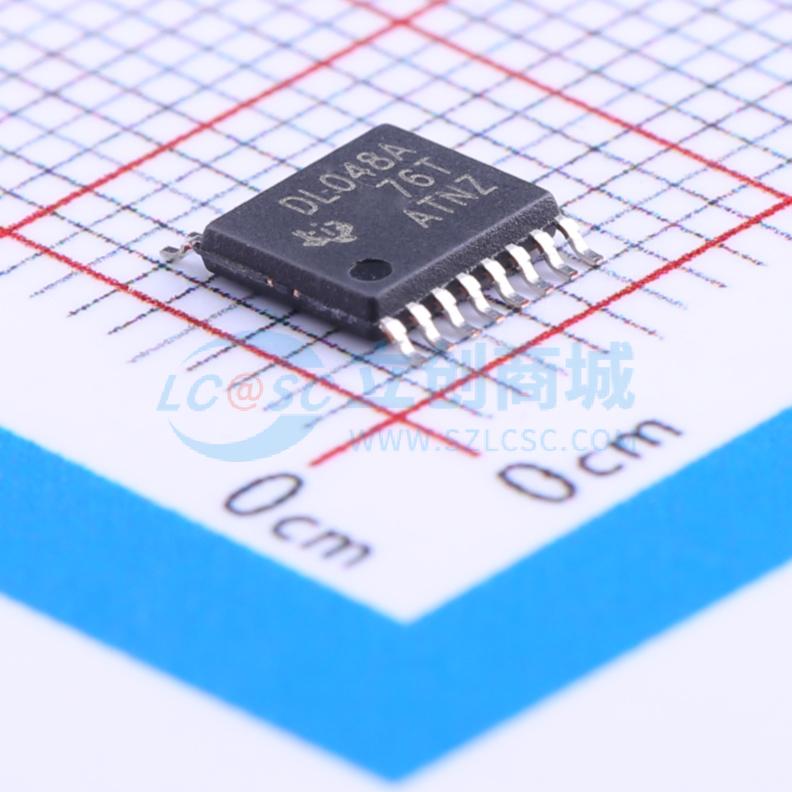

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDS048APWR

LVDS四通道差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LVDS四通道差分线接收器，支持高达400 Mbps (200 MHz) 的信号传输速率，具有低功耗和高抗干扰能力。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS048APWR
商品编号: C114982
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

SN65LVDS048A是一款四路差分线接收器，实现低电压差分信号（LVDS）的电气特性。这种信号技术将5-V差分标准电平（如EIA/TIA-422B）的输出电压电平降低，以降低功耗、提高开关速度，并允许使用3.3-V电源轨工作。四路差分接收器中的任意接收器，在输入共模电压范围内，只要输入差分电压为±100mV，就会提供有效的逻辑输出状态。输入共模电压范围允许两个LVDS节点之间存在1 V的地电位差。该器件和这种信号技术的预期用途是在约100Ω的受控阻抗介质上进行点对点基带数据传输。传输介质可以是印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性、环境噪声耦合以及其他系统特性。SN65LVDS048A的工作特性符合-40℃至85℃的工作温度范围要求。这些器件内置的ESD保护有限。在存储或操作过程中，引脚应短路在一起或将器件放置在导电泡沫中，以防止静电损坏MOS栅极。

商品特性

400Mbps (200MHz) 信号速率
顺向引脚排列简化PCB布局
典型通道间偏斜50ps
典型差分偏斜200ps
典型传播延迟2.7ns
3.3V电源设计
断电时LVDS输入为高阻抗
低功耗（3.3V静态下为40mW）
可接受350mV小摆幅差分信号电平
支持开路、短路和端接输入故障安全
工业工作温度范围（-40℃至85℃）
符合TIA/EIA-644 LVDS标准
提供SOIC和TSSOP封装

应用领域

100Ω受控阻抗介质上的点对点基带数据传输

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	3.3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
