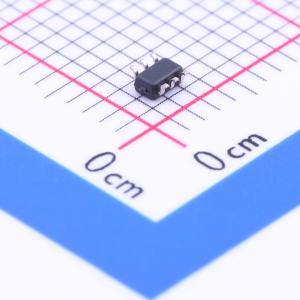

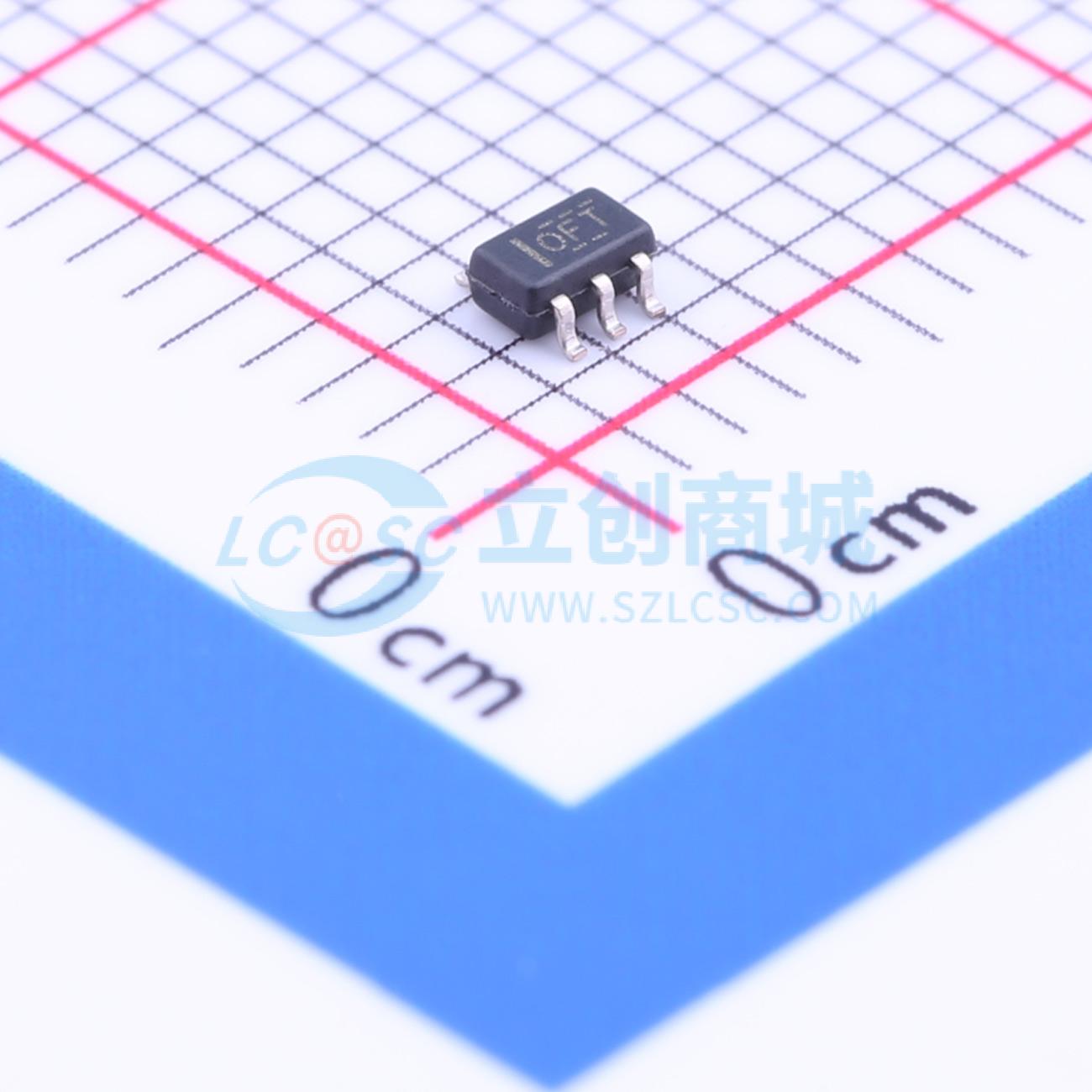

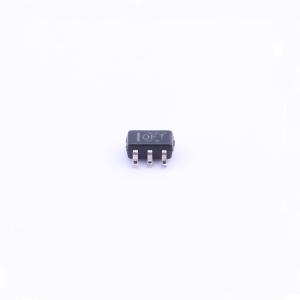

INA214AQDCKRQ1

INA21x-Q1系列器件是电压输出型电流分流监测器（也称为电流检测放大器），能够在-0.3 V至26 V的共模电压下检测分流器上的压降，且与电源电压无关。提供五种固定增益：50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。该系列器件通常用于过流检测、电压反馈控制环路或作为功率监测器。零漂移架构的低失调特性使得能够检测分流器上低至10 mV满量程的最大压降。 这些器件采用2.7 V至26 V单电源供电，最大电源电流为100 μA。器件的工作温度范围为-40°C至+125°C，采用6引脚SC70封装。

• 符合AEC-Q100标准：温度等级1：环境工作温度范围为-40°C至+125°C
• 器件HBM ESD分类等级为2级
• 器件CDM ESD分类等级为C6级
• 宽共模范围：-0.3 V至26 V
• 失调电压：±100 μV（最大值）（可实现10 mV满量程的分流压降）
• 精度：±1%增益误差（全温度范围内最大值，A和B版本）；±0.5%增益误差（C版本）；0.5 μV/°C失调漂移（最大值）；10 ppm/°C增益漂移（最大值）
• 增益可选：INA210-Q1：200 V/V；INA211-Q1：500 V/V；INA212-Q1：1000 V/V；INA213-Q1：50 V/V；INA214-Q1：100 V/V；INA215-Q1：75 V/V
• 静态电流：100 μA（最大值）
• SC70封装

• 车身控制模块
• 阀门控制
• 电机控制
• 电子稳定控制
• 无线充电发射器
