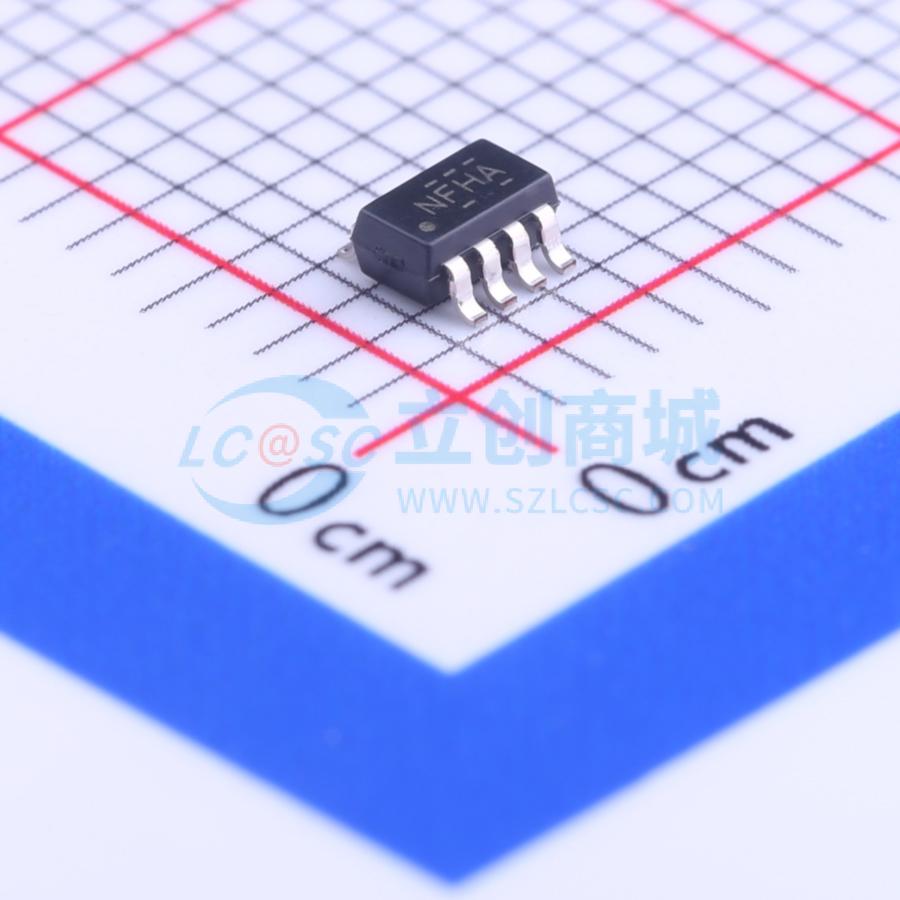

温馨提醒：图片仅供参考，商品以实物为准

TS12A12511DCNR

TS12A12511 单通道 SPDT 模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道、单刀双掷 (SPDT) 模拟开关，可在 ±2.7V 至 ±6V 双电源或 2.7V 至 12V 单电源下工作。导通电阻为 5Ω（典型值），适用于双向信号传输。
品牌名称: TI(德州仪器)
商品型号: TS12A12511DCNR
商品编号: C111869
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TS12A12511是一款双向单通道单刀双掷（SPDT）模拟开关，可处理0至12 V或 -6 V至6 V摆幅的信号。该开关导通时，两个方向的导通性能相同。该器件的导通电阻低至5 Ω（典型值），通道间匹配误差在1 Ω以内。最大电流消耗 < 1 μA，-3 dB带宽 > 93 MHz。TS12A12511具有先断后通的开关动作，可防止切换通道时出现瞬间短路。该器件提供8引脚VSSOP、8引脚SOT - 23和8引脚WSON封装。

商品特性

±2.7 V至±6 V双电源；2.7 V至12 V单电源
5 Ω（典型值）导通电阻
1.6 Ω（典型值）导通电阻平坦度
3.3 V、5 V兼容数字控制输入
轨到轨模拟信号处理
快速导通、关断时间，支持数字和模拟信号应用
微型8引脚SOT - 23、8引脚MSOP和QFN - 8封装
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能按照JESD 22标准测试：±2000 V人体模型（A114 - B，II类）；±1000 V带电器件模型（C101）

应用领域

自动测试设备
电源路由
通信系统
数据采集系统
采样保持系统
继电器替代
电池供电系统

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	2.7V~12V；-6V~6V
	导通时间(ton)	80ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	41ns
	工作温度	-40℃~+85℃
	带宽	93MHz
