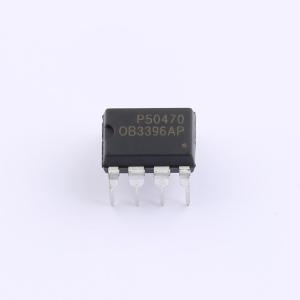

温馨提醒：图片仅供参考，商品以实物为准
OB3396AP
高精度离线式初级侧PWM电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种初级侧调节离线式 LED 照明控制器，可实现精确的 LED 电流控制。通过省去次级侧反馈电路，显著简化了 LED 照明系统的设计。集成了专有的恒压 (CV) 和恒流 (CC) 控制。LED 电流（CC 控制）可通过源引脚处的电阻 Rs 进行外部调节。在 CC 模式以及大负载条件下，器件以脉冲频率调制 (PFM) 方式工作；在轻/中负载时，以频率降低的脉冲宽度调制 (PWM) 方式工作。提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、VDD 过压保护、VDD 钳位和欠压锁定。采用专有的频率混洗技术，实现了出色的电磁干扰 (EMI) 性能。采用 DIP8 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3396AP
- 商品编号
- C111318
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 照明驱动 | |
| 开关频率 | 50kHz~65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ |
商品概述
OB3396是一款原边调节离线式LED照明控制器，可实现精确的LED电流控制。它通过省去副边反馈电路，显著简化了LED照明系统设计。该控制器集成了专有的恒压（CV）和恒流（CC）控制功能。 OB3396是一款针对离线式LED照明应用优化的高性价比PWM控制器，可实现LED电流控制。基于工作在DCM模式的反激式转换器拓扑结构，它采用原边感应和调节方式，因此无需光耦和TL431。内置的专有CC控制可实现高精度的LED电流，满足LED照明应用需求。
商品特性
- 在通用交流输入下实现高精度恒流调节
- 无需TL431和光耦的原边感应和调节
- 可编程CC调节
- 可调节恒流和输出功率设置
- 内置带原边反馈的副边恒流控制
- 内置自适应电流峰值调节
- 内置原边绕组电感补偿
- 上电软启动
- 内置前沿消隐（LEB）
- 逐周期电流限制
- 带迟滞的VDD欠压锁定（UVLO）
- VDD过压保护（OVP）
- VDD钳位
应用领域
- 用于LED应用的低功率AC/DC离线式开关电源
