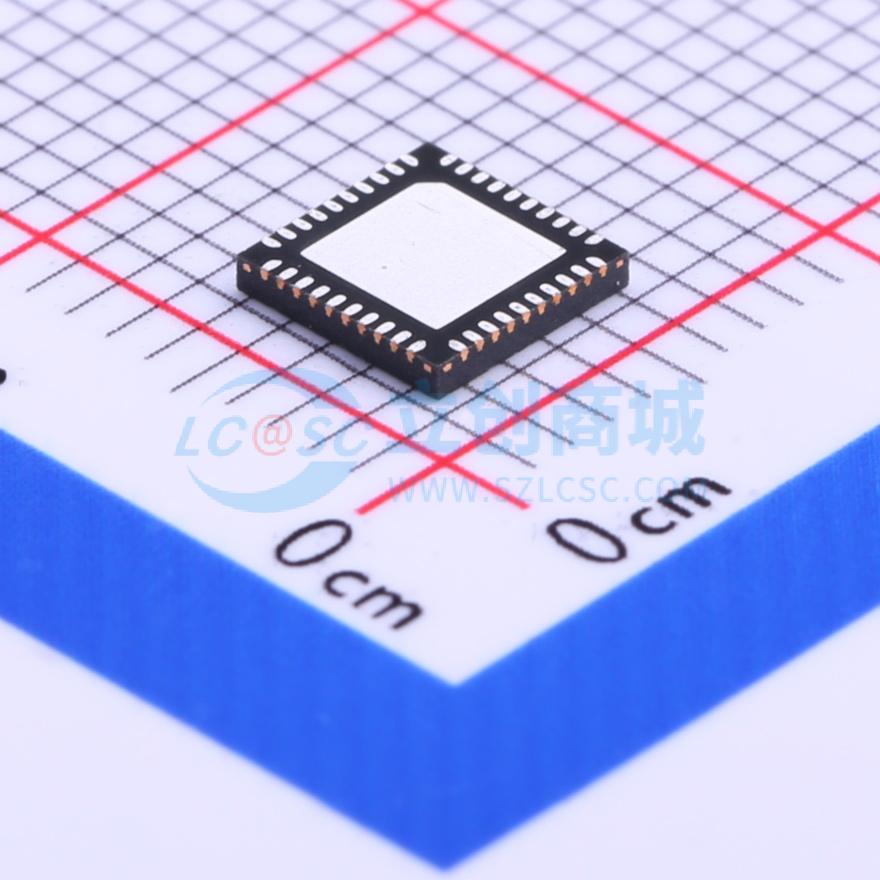

SWM240D8U7-40

SWM240 系列32 位MCU 内嵌 ARM® Cortex™-M0 内核，凭借其出色的性能以及高可靠性、超低功耗和多通信接口等突出特点，可应用于工业控制、电机控制、仪表、可穿戴设备等多种领域。 SWM240 系列MCU 支持片上包含精度为 1% 以内的 24MHz、48MHz 时钟，并提供最大为 64K 字节的 FLASH 和最大 16K 字节的 SRAM。此外，芯片支持 ISP（在系统编程）操作及 IAP（在应用编程）。 SWM240 系列MCU 配置丰富。它具有多种外设串行总线，包括多个 UART 接口、SPI 通信接口（支持主/从选择）及 I²C 接口（支持主/从选择）。此外，它还具有 1 个 32 位看门狗定时器，4 组 24 位加强型定时器（其中 1 组支持 HALL 接口），3 组（6 通道）PWM 控制模块，1 个 8 通道 12 位、1M SPS 的逐次逼近型 ADC 模块、32 位除法模块、以及 3 路比较器模块，并提供欠压检测及低电压复位功能。

• 内核
  • 32 位 ARM® Cortex™-M0 内核
  • 24 位系统定时器
  • 工作频率最高 48MHz
  • 硬件单周期乘法
  • 集成嵌套向量中断控制器（NVIC），提供最多 32 个、4 级可配置优先级的中断
  • 通过 SWD 接口烧录
  • 内置 LDO
• 串行接口
  • 最多 4 路 UART 模块，具有独立 8 字节 FIFO，最高支持主时钟 16 分频
  • 最多 2 路 SPI 模块，具有 8 字节独立 FIFO，支持 SPI、SSI 协议，支持 master/slave 模式
  • 最多 2 路 I²C 模块，支持 7 位、10 位地址方式，支持 master/slave 模式
• PWM 控制模块
  • 6 通道 16 位 PWM 产生器
  • 可设置高电平结束或周期开始两种条件触发中断
  • 具有普通、互补、中心对称等多种输出模式
  • 支持死区控制
• 定时器模块
  • 4 路 24 位通用定时器可做计数器使用
  • 支持输入捕获功能
  • 支持输出比较功能
  • 1 路支持 Hall 接口
• 32 位看门狗定时器，溢出后可配置触发中断或复位芯片
• RTC 模块
  • 使用支持自校正功能的内部 32KHz 时钟
  • 可自由设置日期（年、月、周、日）和时间（时、分、秒）
  • 可自由设置闹钟（周、时、分、秒）
  • 自动识别当前设置年份是否为闰年
  • 支持 RTC 中断从 Sleep 模式下唤醒芯片
• DMA 模块
  • 支持 SAR ADC、SPI、CAN 模块与 SRAM 之间数据搬运
• 除法器模块
  • 支持 32 位整数除法、整数求余、整数或小数开方运算
  • 除法实现最长约 30 个时钟周期
  • 灵活的中断配置
  • 触发类型设置（边沿检测、电平检测）
  • 触发电平设置（高电平、低电平、双电平）
• 12 位 8 通道高精度 SAR ADC
  • 采样率高达 1M SPS
  • 支持内置 8 档参考电压（100mV 到 5V）
  • 支持 single、scan 两种模式
  • 独立的结果寄存器
  • 提供独立 FIFO
  • 可由软件、PWM、TIMER 触发
  • 支持 DMA
• 欠压检测（BOD）
  • 支持三级（2.0V、2.3V、2.7V）欠压检测
  • 支持欠压中断和复位选择
• 时钟源
  • 24MHz/48MHz 精度可达 1% 的片内时钟源
  • 32KHz 精度可达 5% 的片内时钟源
  • 2~32MHz 片外晶振
• 低功耗
  • 正常模式：20mA@48MHZ
  • 浅睡眠：50uA
  • 深睡眠：500nA
• 环境
  • 工作温度：-40℃~105℃
  • 保存温度：-40℃~150℃
  • 湿度等级：MSL3
• 封装
  • QFN40
  • LQFP48
  • LQFP64
• 其他
  • 可定制 ISP 程序
  • 可定制 96BIT 独立 ID

• 仪器仪表
• 工业控制
• 电机驱动
• 白色家电
• 可穿戴设备
