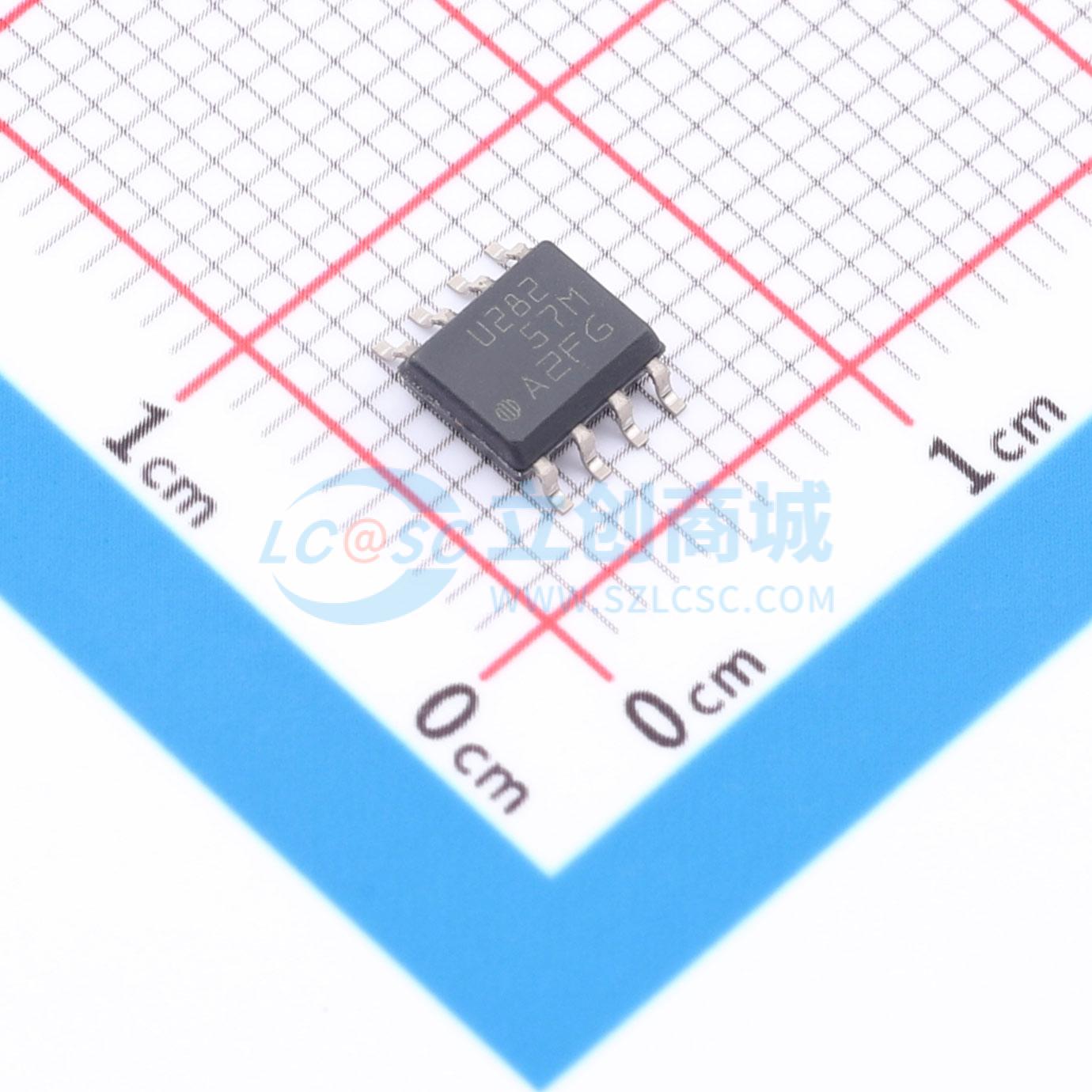

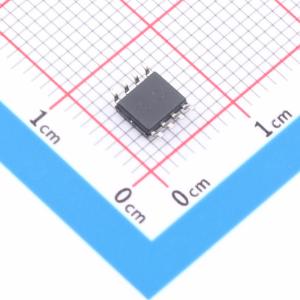

UCC27282D

UCC27282是一款坚固耐用的N沟道MOSFET驱动器，开关节点（HS）的最大额定电压为100 V。它允许以半桥或同步降压配置为基础的拓扑结构来控制两个N沟道MOSFET。其3.5 A的峰值灌电流和2.5 A的峰值拉电流，以及低上拉和下拉电阻，使UCC27282能够在MOSFET米勒平台过渡期间以最小的开关损耗驱动大功率MOSFET。由于输入与电源电压无关，UCC27282可与模拟和数字控制器配合使用。 输入引脚和HS引脚能够承受显著的负电压，从而提高了系统的坚固性。输入互锁功能进一步提高了高噪声应用中的系统坚固性和可靠性。使能和禁用功能通过降低驱动器的功耗，为系统提供了额外的灵活性，并能响应系统内的故障事件。5 V的欠压锁定（UVLO）功能允许系统在较低的偏置电压下运行，这在许多高频应用中是必要的，并能在某些工作模式下提高系统效率。较小的传播延迟和延迟匹配规格将死区时间要求降至最低，从而进一步提高了效率。 高低侧驱动器级均具备欠压锁定（UVLO）功能，若VDD电压低于指定阈值，则强制输出为低电平。集成的自举二极管在许多应用中无需外部分立二极管，节省了电路板空间并降低了系统成本。UCC27282采用小封装，可实现高密度设计。

• 可驱动高低侧配置的两个N沟道MOSFET
• 典型5 V欠压锁定
• 输入互锁
• DRC封装具备使能/禁用功能
• 典型传播延迟16 ns
• 带1.8 nF负载时，上升时间12 ns，下降时间10 ns
• 典型延迟匹配1 ns
• 输入绝对最大负电压处理能力（-5 V）
• HS引脚绝对最大负电压处理能力（-14 V）
• 灌电流3.5 A，拉电流2.5 A输出电流
• 自举电压绝对最大值120 V
• 禁用时低电流（7 μA）消耗
• 集成自举二极管
• 结温范围为-40℃至140℃

• 电信和商用电源
• 电机驱动器和电动工具
• 辅助逆变器
• 半桥和全桥转换器
• 有源钳位正激转换器
• 高压同步降压转换器
• D类音频放大器
