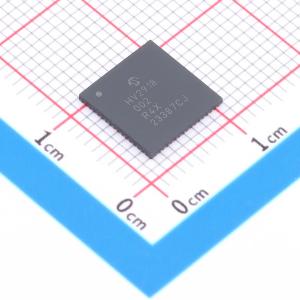

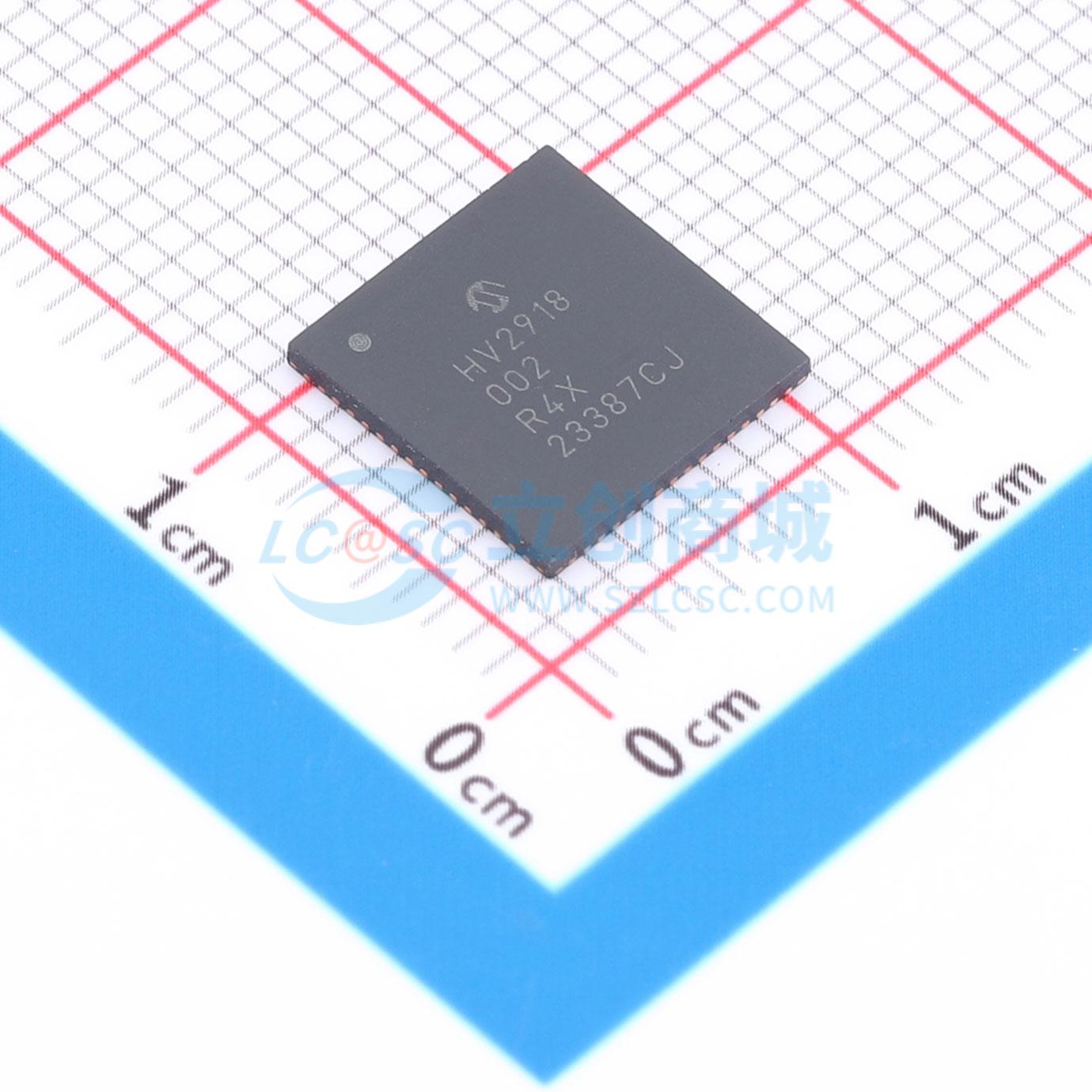

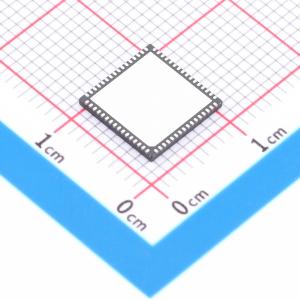

HV2918/R4X

32通道，高压模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HV2818/HV2918是低谐波失真、低电荷注入的16通道2:1多路复用器/解复用器，属于无需高压偏置电源的高压模拟开关。它们适用于需要由低压控制信号控制高压切换的应用场景，如医学超声成像、驱动压电换能器和打印机等。除偏置电压引脚外，HV2818/HV2918与带高压偏置的HV2801/HV2901引脚兼容
品牌名称: MICROCHIP(美国微芯)
商品型号: HV2918/R4X
商品编号: C1017158
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

HV2818/HV2918是低谐波失真、低电荷注入的16通道2:1复用器/解复用器、无高压偏置电源的高压模拟开关。它们适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。 HV2818/HV2918除偏置电压引脚外，与带高压偏置的HV2801/HV2901引脚兼容。HV2818/HV2918采用64引脚、9×9 mm QFN封装。HV2818/HV2918采用非对称拓扑结构，可在低压偏置高压开关中实现小尺寸，同时保持峰值电流等性能。开关导通时，SW引脚可通过高压脉冲信号。由于其非对称拓扑结构，开关关断时，不应在SW引脚上施加高压。在医学超声系统中，Y引脚应连接到AFE（模拟前端），SW引脚应连接到单个压电换能器元件，以避免开关关断时SW引脚出现高压。 HV2818和HV2918除SW引脚的泄放电阻外，其他方面相同。与HV2801一样，HV2818的SW引脚没有泄放电阻。与HV2901一样，HV2918的SW引脚有泄放电阻。泄放电阻可消除压电换能器等容性负载上可能出现的电压累积。32个开关的导通/关断状态可通过数字串行接口单独编程。该器件仅需+5V低压偏置电源。然而，所有模拟开关均可通过高达±100V的高压脉冲信号。与其他低压偏置开关一样，HV2818/HV2918不能通过高压直流信号。它们只能通过脉冲宽度高达2.5 μs的高压脉冲信号。这些器件的典型导通电阻为6Ω，小信号带宽为50 MHz。

商品特性

32通道（16个2:1复用器）高压模拟开关
仅需+5V偏置电源
3.3V和5V CMOS输入逻辑电平
采用非对称开关拓扑结构以实现小尺寸
66 MHz数据移位时钟频率
低寄生电容
低谐波失真
直流至50 MHz模拟小信号频率
200 kHz至50 MHz大信号频率
5.0 MHz时典型关断隔离度为-70 dB
出色的抗噪能力
带锁存器的可级联串行数据寄存器
SW输出端集成泄放电阻（仅HV2918）

应用领域

医学超声成像
无损检测（NDT）金属探伤
压电换能器驱动器
喷墨打印机头
光学MEMS模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	32
	工作电压	3V~5.5V；4.5V~6.3V
	导通时间(ton)	5us

	属性	参数值
	导通电阻(Ron)	6Ω
	工作温度	0℃~+70℃
	导通电容(Con)	22pF
	带宽	50MHz
