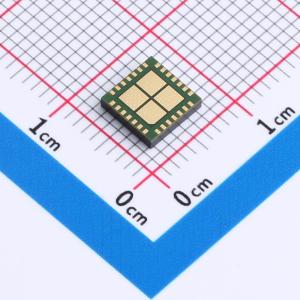

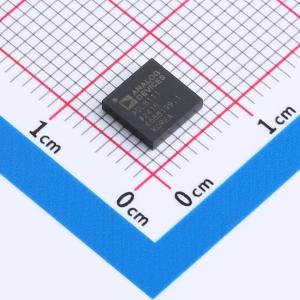

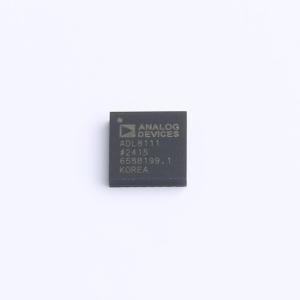

温馨提醒：图片仅供参考，商品以实物为准
ADL8111ACCZN
10 MHz 至 8000 MHz 旁路放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 10MHz至8000MHz旁路放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL8111ACCZN
- 商品编号
- C1016157
- 商品封装
- LGA-28(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 10MHz~8GHz | |
| 增益 | 11.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | - | |
| 工作电压 | 3V~5.5V | |
| 工作电流 | 70mA |
商品概述
ADL8111是一款带有非反射旁路开关的低噪声放大器（LNA），可在10 MHz至8000 MHz的宽带范围内工作。ADL8111同时具备2.8 dB的低噪声系数和34 dBm的高输出三阶截点（OIP3），可实现高动态范围。ADL8111提供12.5 dB的增益，该增益在频率、温度、电源以及不同器件之间都保持稳定。 放大器与两个单刀四掷（SP4T）非反射开关的集成，可实现多种增益和线性度值。开关的加入还提供了高输入截点性能，并可防止在高信号电平应用中出现失真。 ADL8111具有±750 V（1B类）的高静电放电（ESD）额定值，并且在 -40℃至 +85℃的宽温度范围内可完全正常工作。ADL8111采用6 mm×6 mm、28引脚焊盘网格阵列（LGA）封装。
商品特性
- 在10 MHz至500 MHz范围内，典型小信号增益为12.5 dB
- 工作带宽为10 MHz至8000 MHz
- 在10 MHz至500 MHz范围内，典型OIP3为34 dBm
- 内部放大器状态下，在5000 MHz至8000 MHz范围内，典型输出P1dB为17 dBm
- 在10 MHz至500 MHz范围内，典型噪声系数为2.8 dB
- 在10 MHz至500 MHz范围内，内部旁路开关状态下的典型插入损耗为2 dB
- 宽工作温度范围为 -40℃至 +85℃
- 符合RoHS标准，6 mm×6 mm、28引脚LGA封装
- ESD额定值为±750 V（1B类）
应用领域
- 测试仪器
- 通信
