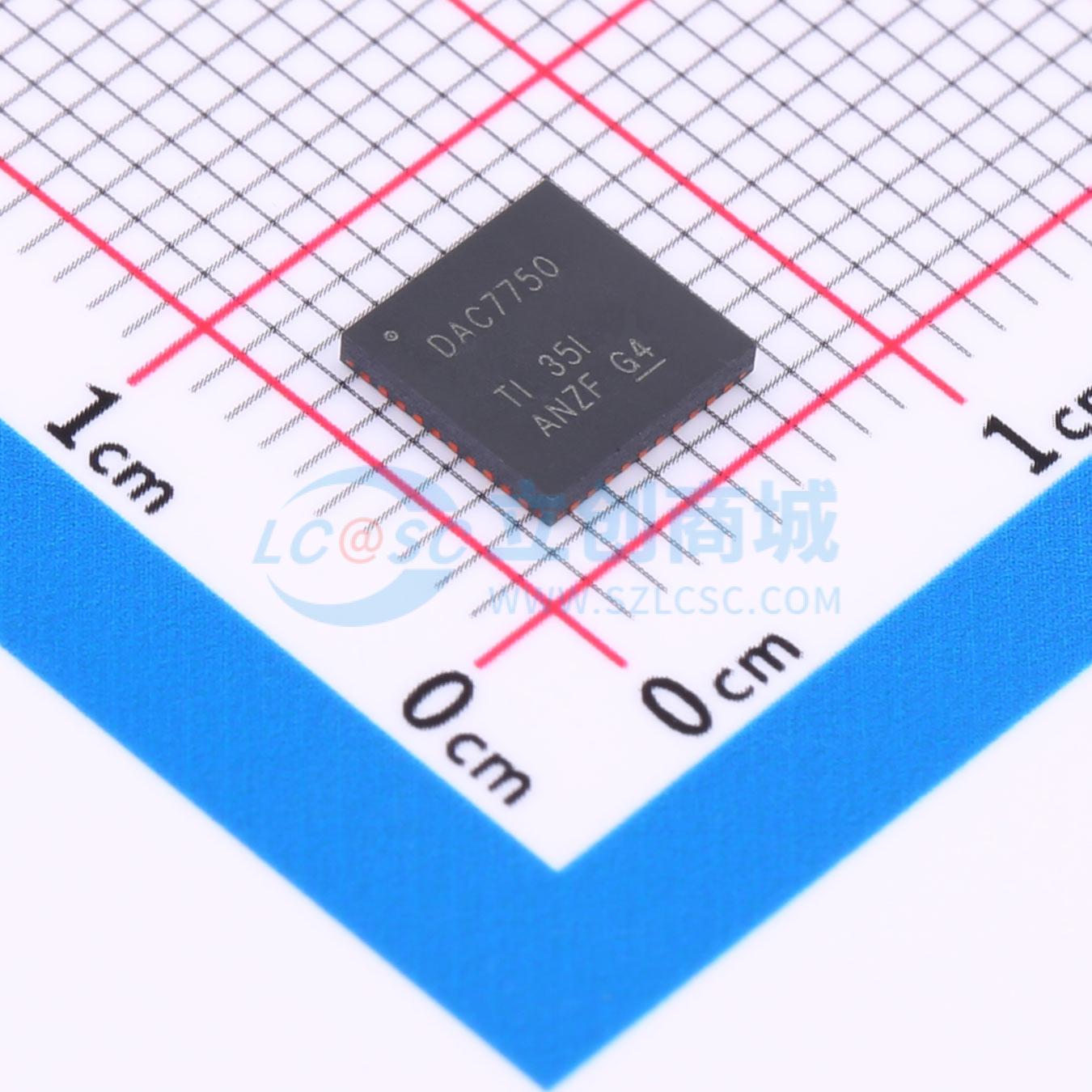

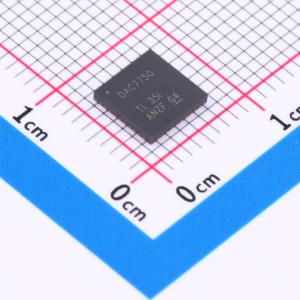

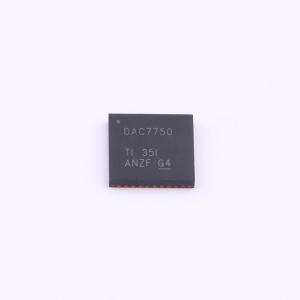

DAC7750IRHAT

适用于4-20mA电流环路应用的单通道、12位和16位可编程电流输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC7750 适用于 4mA 至 20mA 电流环路应用的 12 位、单通道、可编程电流输出 DAC
品牌名称: TI(德州仪器)
商品型号: DAC7750IRHAT
商品编号: C1016153

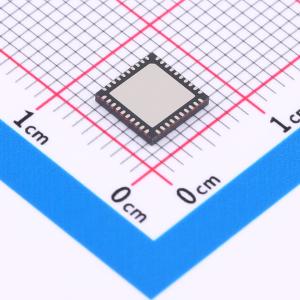

商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.133333克(g)

商品参数

商品概述

DAC7750 和 DAC8750 (DACx750) 是完全集成的低成本、精密 12 位和 16 位数模转换器 (DAC)，旨在满足工业过程控制应用的要求。这些器件经编程可提供范围介于 4 - 20mA、0 - 20mA 或 0 - 24mA 的电流输出。DACx750 包括可靠性功能，例如 SPI 帧上的 CRC 错误校验、看门狗计时器、开路、合规电压和热警报。此外，可通过访问一个内部高精度电阻器来监控输出电流。这些器件包括一个上电复位功能，以确保器件在某个已知状态（IOUT 被禁用并且处于高阻抗状态）上电。如果输出被启用，CLR 引脚将电流输出设定为低电平。对零和增益寄存器进行编程，以便对终端系统内的器件进行数字校准。输出转换率也可通过寄存器进行编程。这些器件可以在电流输出上叠加外部 HART 信号，并采用 10V 至 36V 电源供电。

商品特性

电流输出选项：0mA 至 24mA、4mA 至 20mA、0mA 至 20mA
±0.1% FSR 典型总体未调误差 (TUE)
DNL：±1LSB 最大值
最大环路合规性电压：AVDD – 2V
内部 5V 基准：10ppm/°C（最大值）
4.6V 内部电源输出
CRC 帧错误校验
看门狗计时器
热警报
开路警报
用于监控输出电流的引脚
片上故障警报
针对偏移和增益的用户校准
宽温度范围：–40°C 至 125°C
封装：6mm × 6mm 40 引脚 VQFN 和 24 引脚 HTSSOP

应用领域

模拟输出模块
CPU（PLC 控制器）
流量变送器
其他传感器变送器
传动器
过程分析（pH、气体、浓度、力和湿度）

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	10V~36V
	稳定时间	10us
	输出类型	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	30MHz
