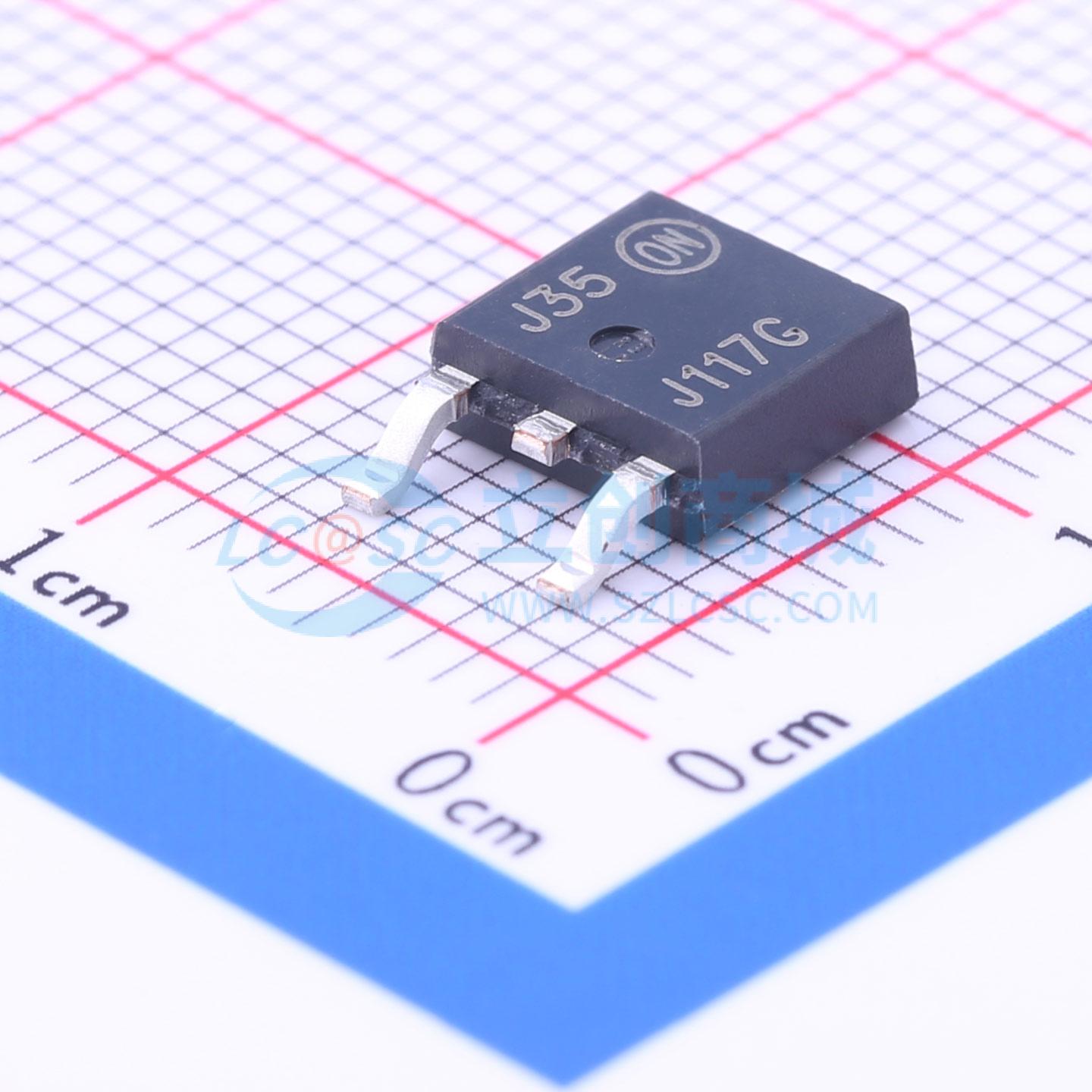

温馨提醒：图片仅供参考，商品以实物为准
MJD117T4G
PNP 100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该达林顿双极功率晶体管适用于通用电源和切换，如开关稳压器、转换器和功率放大器应用中的输出和驱动器级。MJD112 (NPN) 和 MJD117 (PNP) 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MJD117T4G
- 商品编号
- C109450
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 1.75W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | - | |
| 特征频率(fT) | 25MHz | |
| 集电极截止电流(Icbo) | 20uA | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
专为通用电源和开关应用而设计，如开关稳压器、转换器和功率放大器等应用中的输出级或驱动级。
商品特性
- 适用于表面贴装应用，引脚成型，采用塑料套管包装（无后缀）
- 直引脚版本，采用塑料套管包装（后缀为“-1”）
- 电气性能与流行的TIP31和TIP32系列相似
- 采用NJV前缀，适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 这些器件为无铅产品，符合RoHS标准
应用领域
- 开关稳压器
- 转换器
- 功率放大器
