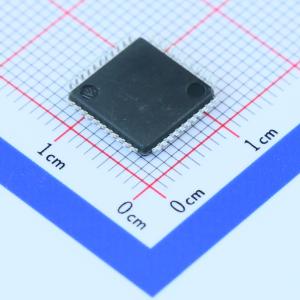

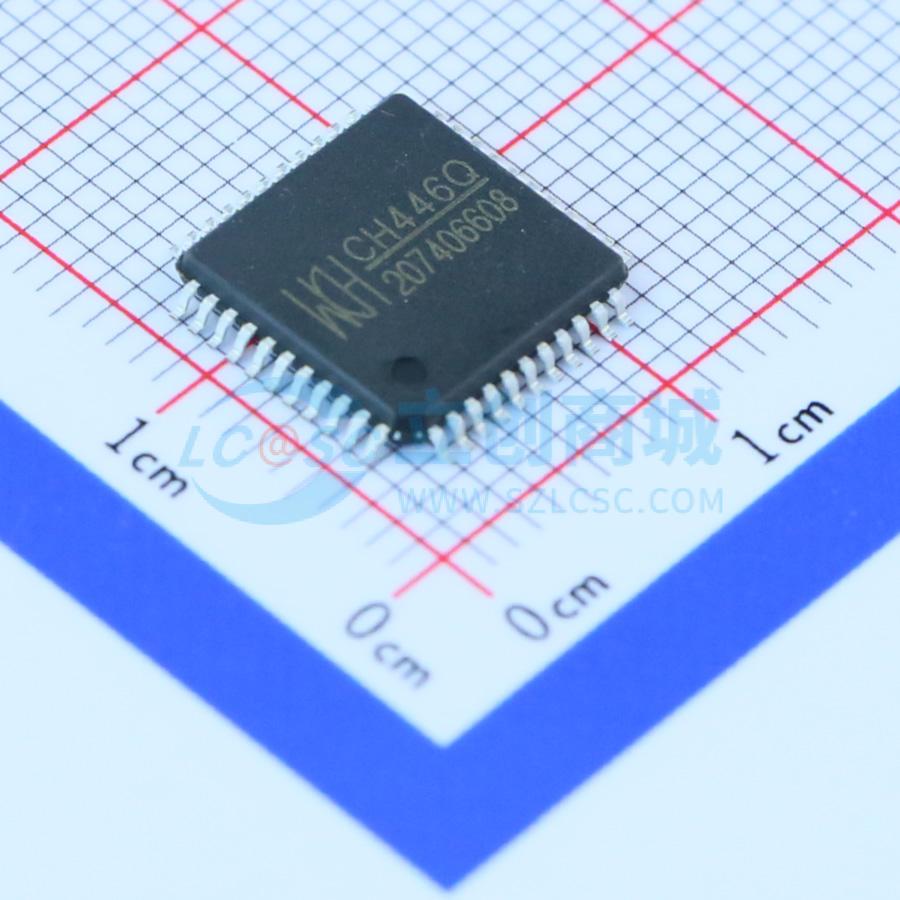

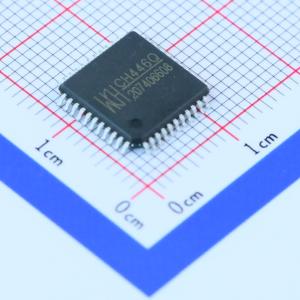

CH446Q
8x16模拟开关阵列芯片 CH446Q
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH446Q是一款8x16矩阵模拟开关芯片，包含128个独立的模拟开关，分布在8x16信号通道矩阵的每个交叉点上。每个模拟开关可以独立开启或关闭，以实现任意8x16信号通道的路由。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH446Q
- 商品编号
- C109471
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 128 | |
| 导通电阻(Ron) | 45Ω | |
| 工作电压 | 4V~12V；-7V；5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电容(Con) | 25pF | |
| 带宽 | 50MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 12ns | |
| 功能特性 | 双向模拟通道；控制接口集成 |
商品概述
CH4460是8x16矩阵模拟开关芯片。CH4460包含128只模拟开关，分布于8x16信号通道矩阵的各个交叉点，每只模拟开关都可以独立地开启或者关闭，从而实现8x16信号通道的任意路由。 CH446X是5x24矩阵模拟开关芯片。CH446X包含120只模拟开关，分布于5x24信号通道矩阵的各个交叉点，每只模拟开关都可以独立地开启或者关闭，从而实现5x24信号通道的任意路由。
商品特性
- CH446Q内置128只独立的模拟开关，分布于8x16信号通道矩阵的各个交叉点。
- CH446X内置120只独立的模拟开关，分布于5x24信号通道矩阵的各个交叉点。
- CH446Q支持7位并行地址输入，兼容现有同类产品。
- 支持串行地址移位输入，节约引脚。
- 支持4V~12V单电源电压，支持+5V和 - 7V双电源电压。
- 在正负电源压差为12V时，导通电阻Ron最大为65Ω，并且△Ron不超过10Ω。
- 纯CMOS工艺，低静态功耗。
- 采用LQFP - 44无铅封装，兼容RoHS，提供转成PLCC44封装的转换板。
