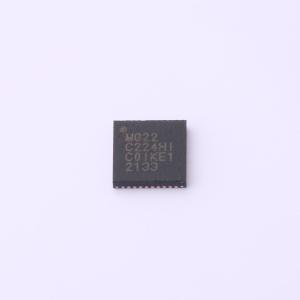

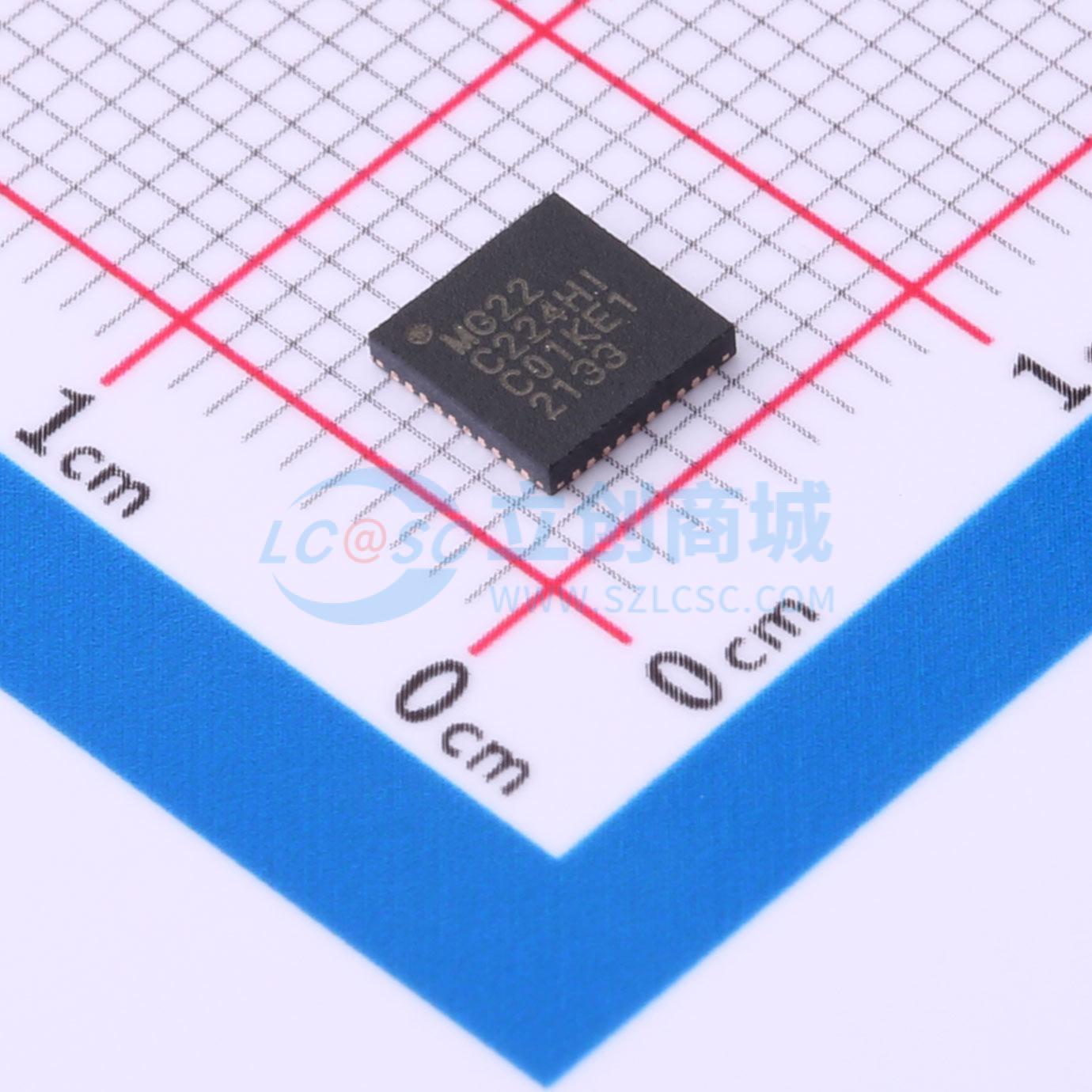

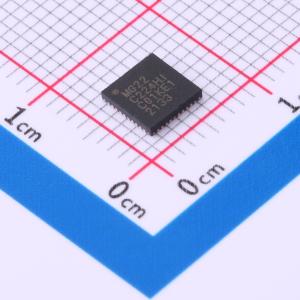

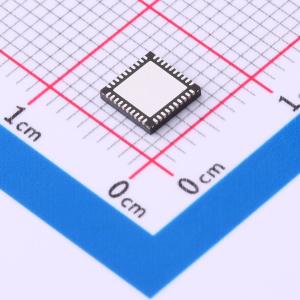

EFR32MG22C224F512IM40-C

EFR32MG22 Wireless Gecko多协议片上系统（SoC）系列是Wireless Gecko产品组合的一部分。EFR32MG22 Wireless Gecko SoC非常适合为物联网设备实现节能型多协议网络。 单芯片解决方案将76.8 MHz的ARM Cortex - M33与高性能2.4 GHz无线电相结合，为物联网连接应用提供了业界领先的节能无线SoC。

• 32位ARM Cortex - M33内核，最高工作频率76.8 MHz
• 高达512 kB的闪存和32 kB的RAM
• 12通道外设反射系统，可实现MCU外设的自主交互
• 集成功率放大器（PA），发射（TX）功率高达6 dBm（2.4 GHz）
• 具备信任根和安全加载器（RTSL）的安全启动功能
• 低功耗无线片上系统
• 高性能32位76.8 MHz ARM Cortex - M33，带有DSP指令和浮点单元，可实现高效信号处理
• 2.4 GHz无线电操作
• 250 kbps O - QPSK DSSS调制下灵敏度为 - 102.3 dBm
• 125 kbps GFSK调制下灵敏度为 - 106.7 dBm
• 1 Mbit/s GFSK调制下灵敏度为 - 98.9 dBm
• 2 Mbit/s GFSK调制下灵敏度为 - 96.2 dBm
• 发射功率高达6 dBm
• 无线电接收电流2.5 mA
• 输出功率为0 dBm时，无线电发射电流3.4 mA
• 输出功率为6 dBm时，无线电发射电流7.5 mA
• 接收（RX）电流：1 Mbps GFSK调制下为3.6 mA
• 接收（RX）电流：250 kbps O - QPSK DSSS调制下为3.9 mA
• 输出功率为0 dBm时，发射（TX）电流4.1 mA
• 输出功率为6 dBm时，发射（TX）电流8.2 mA
• 38.4 MHz下，活动模式（EM0）电流为26 μA/MHz
• EM2深度睡眠电流1.40 μA（32 kB RAM保留且实时时钟（RTC）由低频RC振荡器（LFRCO）供电运行）
• EM4电流0.17 μA
• 2 (G)FSK，具备完全可配置的整形功能
• OQPSK DSSS
• (G)MSK
• 低功耗蓝牙（蓝牙5.2）
• 使用到达角（AoA）和出发角（AoD）进行测向
• Zigbee
• 专有协议
• 12位1 Msps逐次逼近寄存器型（SAR）模数转换器（ADC）
• 多达26个通用输入/输出（GPIO）引脚，具备输出状态保留和异步中断功能
• 8通道直接内存访问（DMA）控制器
• 12通道外设反射系统（PRS）
• 4个16位定时器/计数器，每个带有3个比较/捕获/脉宽调制（PWM）通道
• 1个32位定时器/计数器，带有3个比较/捕获/脉宽调制（PWM）通道
• 32位实时计数器
• 24位低功耗定时器，用于波形生成
• 1个看门狗定时器
• 2个通用同步/异步收发器（UART/SPI/智能卡（ISO 7816）/红外数据协会（IrDA）/集成电路内置音频总线（I2S））
• 1个增强型通用异步收发器（EUART）
• 2个支持系统管理总线（SMBus）的I²C接口
• 数字麦克风接口（PDM）
• 精密低频RC振荡器，可替代32 kHz睡眠晶体
• 具备选择性开关键控（OOK）模式的射频传感（RFSENSE）
• 单点校准后，管芯温度传感器精度为±1.5 ℃
• 单电源供电，电压范围1.71 V至3.8 V
• 工作温度范围 - 40 ℃至125 ℃
• 硬件加密加速，支持AES128/256、SHA - 1、SHA - 2（最高256位）、椭圆曲线密码学（ECC，最高256位）、椭圆曲线数字签名算法（ECDSA）和椭圆曲线Diffie - Hellman密钥交换（ECDH）
• 真随机数发生器（TRNG），符合美国国家标准与技术研究院（NIST）SP800 - 90和德国联邦信息安全办公室（BSI）AIS - 31标准
• ARM TrustZone
• 具备锁定/解锁功能的安全调试

• Zigbee绿色能源
• Zigbee终端设备智能家居自动化
• 照明控制
• 楼宇控制
• 工业传感器
