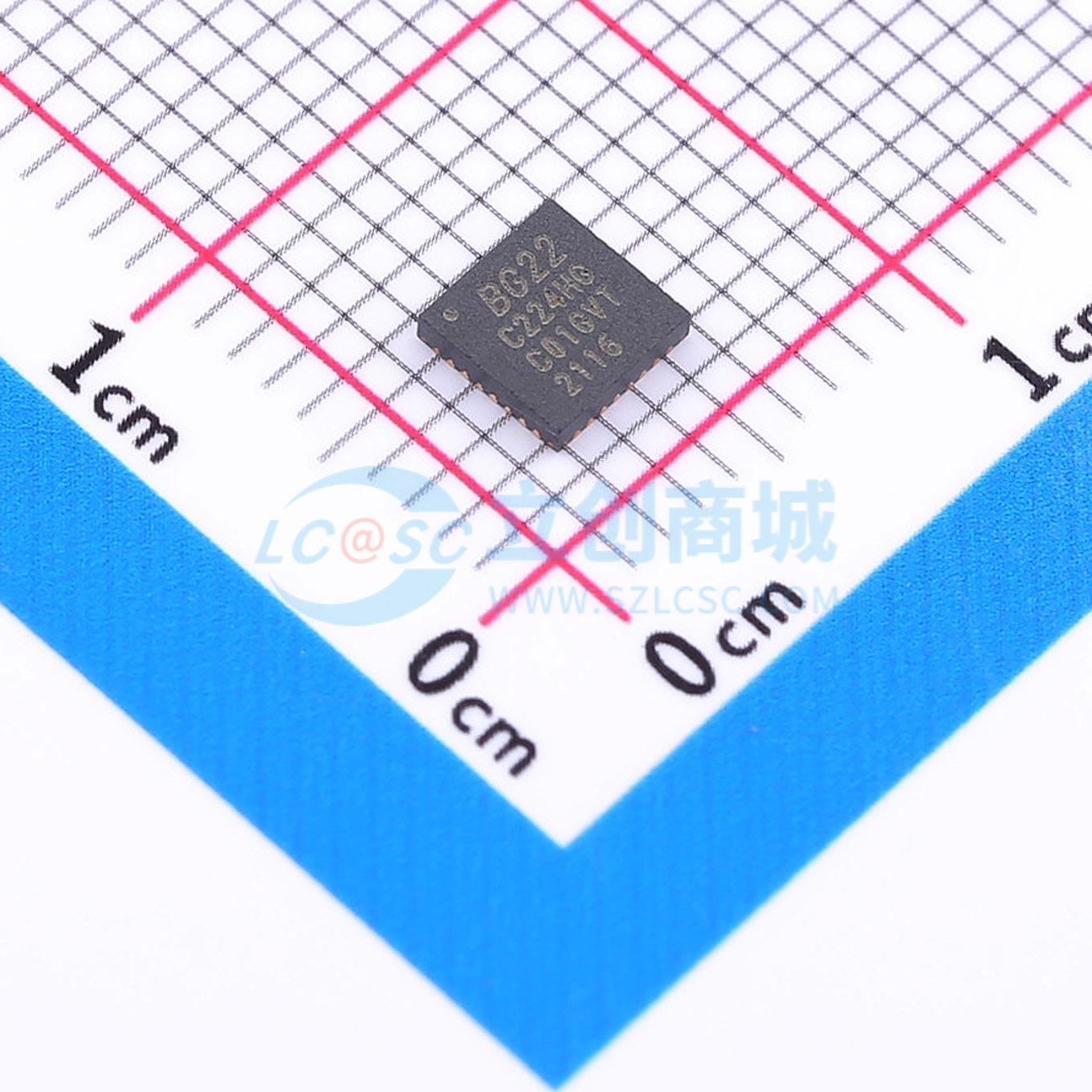

温馨提醒：图片仅供参考，商品以实物为准

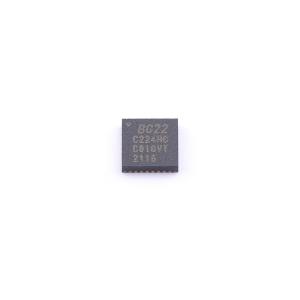

EFR32BG22C224F512GM32-CR
适用于物联网连接应用的无线Gecko片上系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于为物联网设备实现节能型蓝牙5.2网络。单芯片解决方案将76.8 MHz的Cortex-M33与高性能2.4 GHz无线电相结合，为物联网连接应用提供业界领先的节能型无线片上系统。
- 商品型号
- EFR32BG22C224F512GM32-CR
- 商品编号
- C1015253
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | ADC；PWM；I2S；IrDA；I2C；UART；USART；SPI | |
| 工作电压 | 1.71V~3.8V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 6dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 4.1mA | |
| 灵敏度 | -106.7dBm | |
| 接收电流 | 3.6mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
EFR32BG22 Wireless Gecko系列片上系统（SoC）是Wireless Gecko产品组合的一部分。EFR32BG22 Wireless Gecko SoC非常适合为物联网设备实现节能型蓝牙5.2网络。 这种单芯片解决方案将76.8 MHz的Cortex - M33处理器与高性能2.4 GHz无线电相结合，为物联网连接应用提供了业界领先的节能型无线SoC。
商品特性
- 32位ARM Cortex - M33内核，最高工作频率76.8 MHz
- 高达512 kB的闪存和32 kB的RAM
- 节能型无线电内核，具有低工作电流和睡眠电流
- 蓝牙5.2测向功能
- 集成功率放大器（PA），发射功率高达6 dBm（2.4 GHz）
- 具备信任根和安全加载器（RTSL）的安全启动功能
- 低功耗无线片上系统
- 高性能32位76.8 MHz ARM Cortex - M33，带有DSP指令和浮点单元，用于高效信号处理
- 2.4 GHz无线电操作
- 2 (G)FSK，具备完全可配置的整形功能
- OQPSK DSSS
- (G)MSK
- 低功耗蓝牙（蓝牙5.2）
- 使用到达角（AoA）和出发角（AoD）进行测向
- 专有协议
- 模数转换器（ADC），12位@ 1 Msps，16位@ 76.9 ksps
- 多达26个通用I/O引脚，具备输出状态保持和异步中断功能
- 8通道DMA控制器
- 12通道外设反射系统（PRS）
- 4个16位定时器/计数器，每个带有3个比较/捕获/PWM通道
- 1个32位定时器/计数器，带有3个比较/捕获/PWM通道
- 32位实时计数器
- 24位低功耗定时器，用于波形生成
- 1个看门狗定时器
- 2个通用同步/异步收发器（UART/SPI/智能卡（ISO 7816）/IrDA/I2S）
- 1个增强型通用异步收发器（EUART）
- 2个支持SMBus的I2C接口
- 数字麦克风接口（PDM）
- 精密低频RC振荡器，可替代32 kHz睡眠晶体
- 具备选择性OOK模式的RFSENSE
- 裸片温度传感器，单点校准后精度为±1.5 ℃
- 1.71至3.8 V单电源供电
- 工作温度范围：-40 ℃至125 ℃
- 硬件加密加速，支持AES128/256、SHA - 1、SHA - 2（最高256位）、ECC（最高256位）、ECDSA和ECDH
- 真随机数发生器（TRNG），符合NIST SP800 - 90和AIS - 31标准
- ARM TrustZone
- 具备锁定/解锁功能的安全调试
应用领域
- 资产标签和信标
- 消费电子遥控器
- 便携式医疗设备
- 蓝牙Mesh低功耗节点
- 运动、健身和健康设备
- 智能家居
- 楼宇自动化与安防
