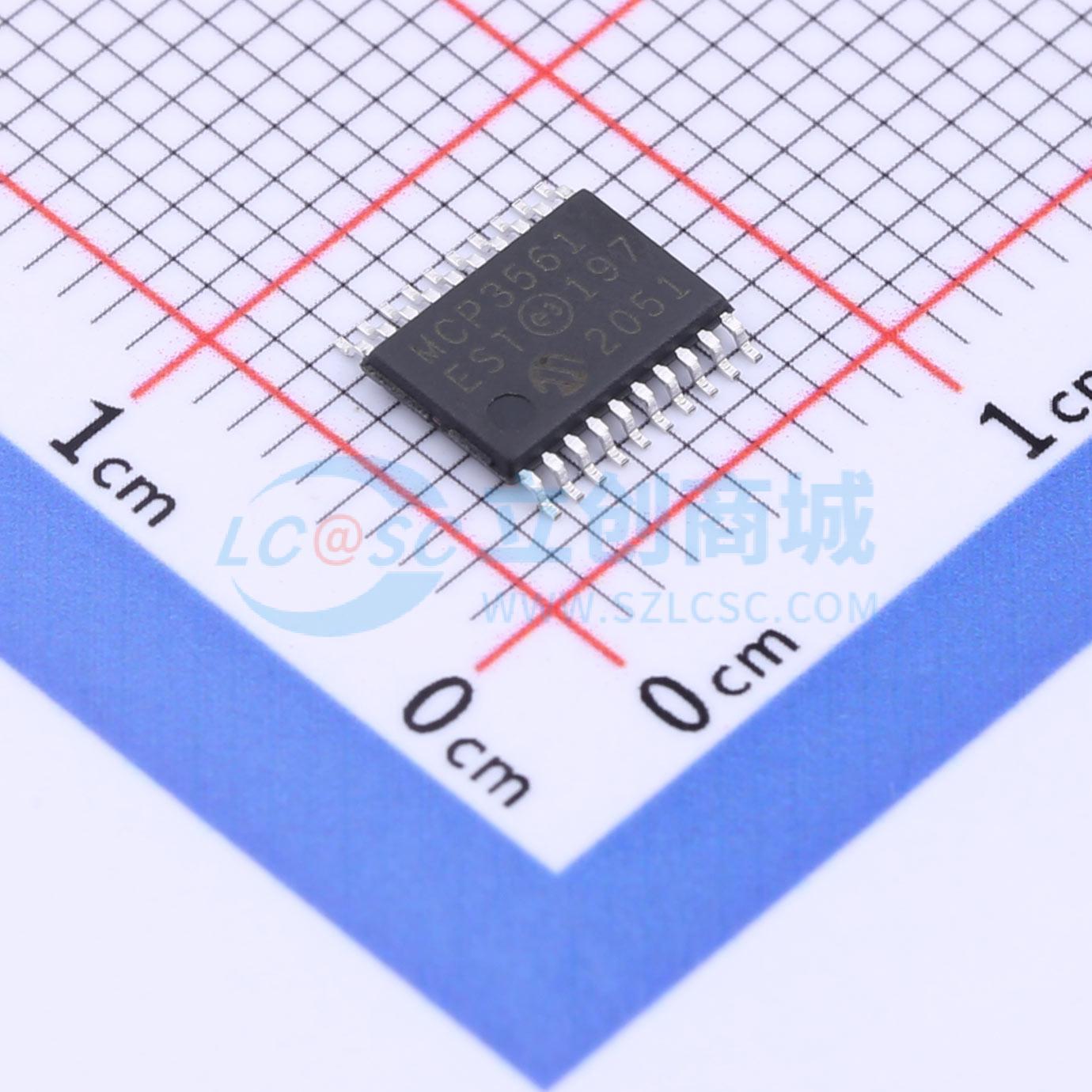

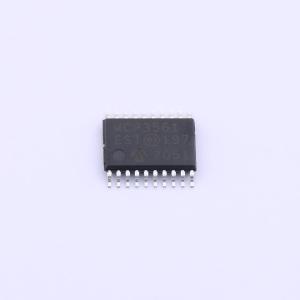

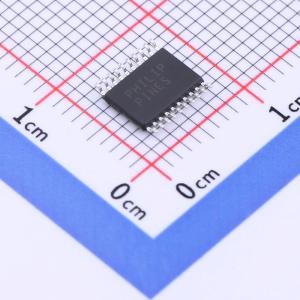

MCP3561-E/ST

MCP3561/2/4是1/2/4通道、24位的Delta-Sigma模数转换器（ADC），可编程数据速率高达153.6 ksps。它们具备集成特性，如内部振荡器、温度传感器和断丝传感器检测功能，以减少系统组件数量和整体解决方案成本。 MCP3561/2/4 ADC可通过过采样率（OSR）从32至98304以及增益从1/3×至64×进行完全配置。这些器件包含一个带有多个监控通道的内部定序器（扫描模式）和一个24位定时器，能够自动创建转换循环序列，无需MCU通信。先进的安全特性，如CRC和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 这些器件配备一个20 MHz的SPI兼容串行接口。通过8位命令，通信得到极大简化，包括各种连续读/写模式和24/32位多数据格式，可通过8位、16位或32位MCU的直接内存访问（DMA）进行访问。 MCP3561/2/4器件有带引脚的20引脚TSSOP封装，以及超小型3 mm x 3 mm 20引脚UQFN - 20封装可供选择，工作温度范围扩展至 - 40°C至 + 125°C。

• 一/二/四个差分或二/四/八个单端输入通道
• 24位分辨率
• 可编程数据速率：高达153.6 ksps
• 可编程增益：0.33×至64×
• 106.7 dB SINAD、 - 116 dBc THD、120 dBc SFDR（增益 = 1×，4800 SPS）
• 低温漂： - 失调误差漂移：4/增益 nV/°C（AZ_MUX = 1） - 增益误差漂移：0.5 ppm/°C（增益 = 1×）
• 低噪声：90 nVRMS（增益 = 16x，12.5 SPS）
• 均方根有效位数（RMS ENOB）：高达23.3位
• 宽输入电压范围：0V至AVDD
• 差分电压基准输入
• 内部振荡器或外部时钟选择
• 超低完全关断电流消耗（<5 μA）
• 内部温度传感器
• 用于传感器开路/短路检测的断丝电流源
• 24位数字失调和增益误差校准寄存器
• 用于自动多路复用的内部转换定序器（扫描模式）
• 专用IRQ引脚，便于同步
• 先进的安全特性： - 用于安全SPI通信的16位CRC - 用于保护配置的16位CRC和IRQ - 带8位安全密钥的寄存器映射锁定 - 用于系统诊断的监控控制
• 20 MHz SPI兼容接口，支持模式0,0和1,1
• AVDD：2.7V - 3.6V
• DVDD：1.8V - 3.6V
• 扩展温度范围： - 40°C至 + 125°C

• 精密传感器换能器和变送器：压力、应变、流量和力测量
• 工厂自动化和过程控制
• 便携式仪器
• 温度测量
