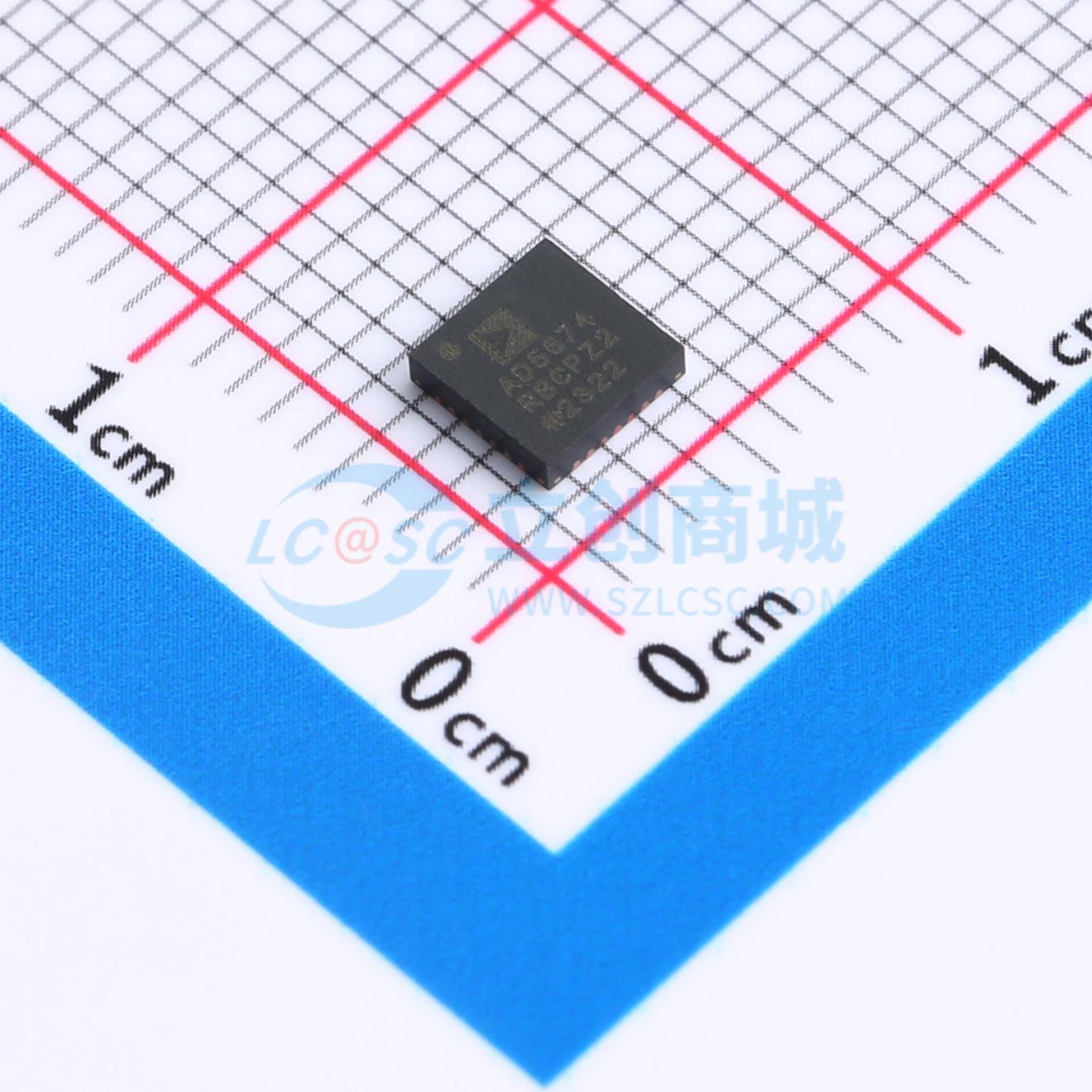

温馨提醒：图片仅供参考，商品以实物为准

AD5674RBCPZ-2

16通道12/16bitnanoDAC+数模转换器

描述: 低功耗、16通道、12/16位缓冲电压输出数模转换器，内置2.5V、2 ppm/℃内部参考电压源，增益选择引脚，全尺寸输出为2.5V（增益=1）或5V（增益=2）。
品牌名称: ADI(亚德诺)
商品型号: AD5674RBCPZ-2
商品编号: C1012817
商品封装: LFCSP-28(4x4)
包装方式: 托盘
商品毛重: 0.017克(g)

商品参数

商品概述

AD5674/AD5674R/AD5679/AD5679R 是低功耗、16 通道、12/16 位、带缓冲电压输出的数模转换器 (DAC)，内置 2.5 V、2 ppm/℃ 的内部基准源（默认启用），并设有增益选择引脚，可实现 2.5 V（增益 = 1）或 5 V（增益 = 2）的满量程输出。这些器件采用 2.7 V 至 5.5 V 单电源供电，设计上保证单调特性。AD5674/AD5674R/AD5679/AD5679R 采用 28 引脚引线框架芯片级封装 (LFCSP)，集成上电复位 (POR) 电路，确保 DAC 输出在上电时为零量程或中间量程，并保持该状态直至进行有效写入操作。AD5674/AD5674R/AD5679/AD5679R 具备掉电模式，典型电流消耗可降至 2 μA。

商品特性

高性能
高相对精度 (INL)：16 位时最大 ±4 LSB（AD5679/AD5679R）
总非均匀性误差 (TUE)：最大 ±0.14% FSR
失调误差：最大 ±1.5 mV
增益误差：最大 ±0.06% FSR
低漂移，2.5 V 电压基准源温度系数：典型值 2 ppm/℃
40 mA 短路电流
宽工作范围
-40℃ 至 +125℃ 温度范围
2.7 V 至 5.5 V 电源范围
简化实现
用户可选择增益为 1 或 2（增益引脚）
1.8 V 逻辑兼容性
具备回读或菊花链功能的 50 MHz 串行外设接口 (SPI)
28 引脚、4 mm×4 mm、符合 RoHS 标准的 LFCSP 封装

应用领域

光收发器
基站功率放大器
过程控制（可编程逻辑控制器 (PLC) 输入/输出卡）
工业自动化
数据采集系统

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(1个/托盘，最小起订量 1000 个)

个

起订量：1000 个1个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	16
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	6us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.12LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	数据速率	50MHz
	静态电流	2uA
