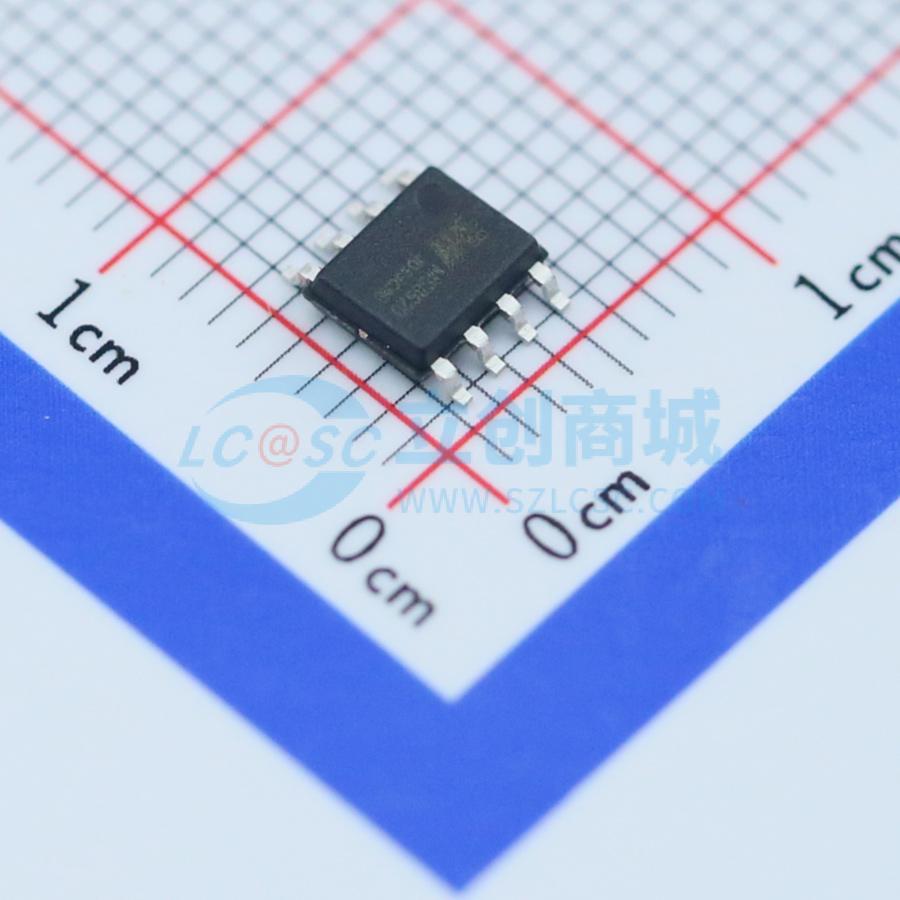

温馨提醒：图片仅供参考，商品以实物为准
MS8629
MS8629
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS8628/MS8629/MS8630均为输出幅度轨到轨、宽带宽、低噪声、自稳零放大器，具有超低失调、漂移和偏置电流特性。它采用1.8V至5V单电源 (±0.9V至±2.5V双电源) 供电。 MS8628/MS8629/MS8630具有以前昂贵的自稳零或斩波放大器才具有的特性优势，此外，还大大降低了大多数斩波稳定放大器存在的数字开关噪声。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8629
- 商品编号
- C108456
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3.8MHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 2uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 1.25V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 静态电流(Iq) | 1.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.5V；-2.5V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 40pA |
商品概述
MS8628/MS8629/MS8630均为输出幅度轨到轨、宽带宽、低噪声、自稳零放大器，具有超低失调、漂移和偏置电流特性。它采用1.8V至5V单电源 (±0.9V至±2.5V双电源) 供电。
MS8628/MS8629/MS8630具有以前昂贵的自稳零或斩波放大器才具有的特性优势，此外，还大大降低了大多数斩波稳定放大器存在的数字开关噪声。MS8629超低的失调电压、失调电压漂移和噪声使得器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用MS8629提供轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。
MS8628/MS8629/MS8630的额定温度范围为 -40°C至125°C扩展工业温度范围。MS8628提供5引脚SOT - 23和8引脚窄体SOP三种塑料封装。MS8629提供标准8引脚窄体SOP和MSOP两种塑料封装。MS8630四路放大器提供14引脚窄体SOP和14引脚TSSOP两种塑料封装。
商品特性
- 最低噪声自稳零放大器
- 低失调电压：2μV（TYP）
- 输入失调漂移：0.05μV/°C
- 轨到轨的输入输出摆幅
- 单电源1.8V到5.5V的工作范围
- 电压增益：126dB(TYP)(工作电压5V)
- 电源抑制比：123dB(TYP)
- 共模抑制比：136dB(TYP)
- 极低输入偏置电流：11pA
- 低的工作电流：每个通道0.8mA(TYP)
- 过载恢复时间：50μs(工作电压5V)
- 无需外部元件
- 通过汽车应用认证
应用领域
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
