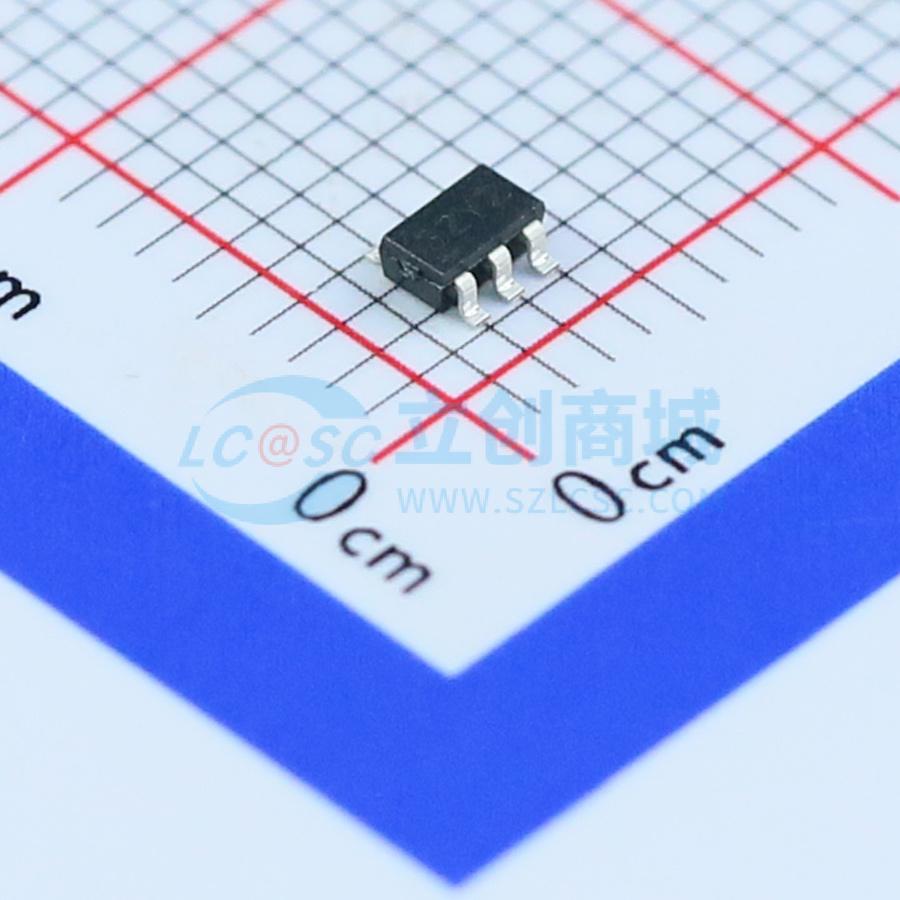

温馨提醒：图片仅供参考，商品以实物为准
NJM2107F-TE1-#ZZZB
停产 NJM2107F-TE1-#ZZZB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超微型表面实装单路运算放大器
- 品牌名称
- JRC
- 商品型号
- NJM2107F-TE1-#ZZZB
- 商品编号
- C108323
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 1mV | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1V~3.5V | |
| 双电源(Vee~Vcc) | -3.5V~-1V；1V~3.5V |
商品概述
NJM2107是一款采用超小型表面贴装封装的单运算放大器。NJM2107具有工作电源电压低和饱和输出电压低的特点。NJM2107适用于小型电子设备和混合电路。
商品特性
- 工作电压（V+N = ±1.0V至±3.5V）
- 低输出饱和（单5V电源时为4VP - P）
- 正输入和负输入之间有V屏蔽板
- 引脚排列适合应用
- 采用超小型2.0 X 1.25mm封装（为DMP8封装尺寸的1/8）
- 双极技术
