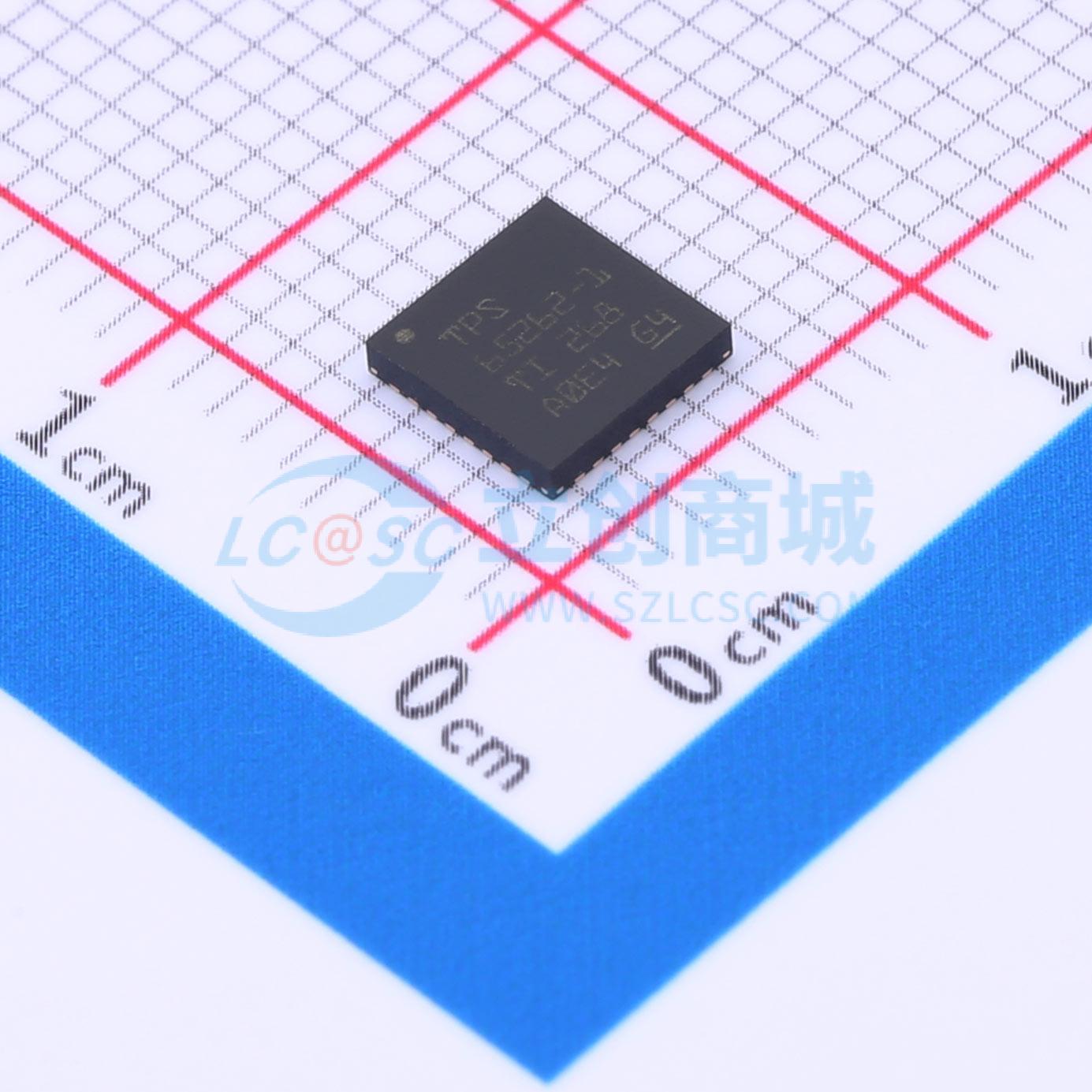

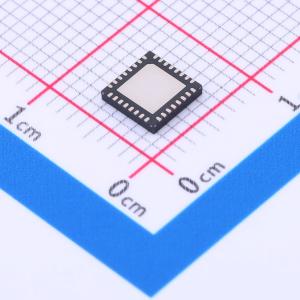

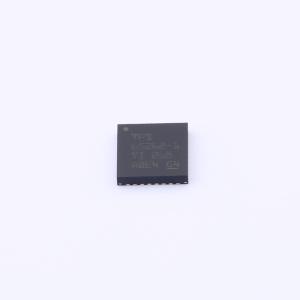

温馨提醒：图片仅供参考，商品以实物为准

TPS65262-1RHBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65262-1 具有 350mA/150mA 双 LDO 的 4.5V 至 18V 输入、3A/1A/1A 三路同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65262-1RHBR
商品编号: C105898
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.103克(g)

商品参数

商品概述

TPS65262-1 是一款具有3A/1A/1A 输出电流的单片三路同步步降（降压）转换器。4.5V 至18V 的宽输入电源电压范围包括大多数运行自5V、9V、12V 或15V 电源总线的中间总线电压。这个具有恒定频率峰值电流模式控制的转换器被设计用来简化它的应用，与此同时，能够使设计人员根据目标应用来优化系统。此器件运行在600kHz 的固定开关频率上。为了减少外部组件数量，已经集成针对buck2 和buck3 的环路补偿。buck1 和buck 2，buck3 之间的180°异相运行（buck2 和buck3 同相运行）可最大限度降低对输入滤波器的要求。轻载条件下，该器件自动在脉冲跳跃模式(PSM) 下运行，从而通过减少开关损耗来提供高效率。

TPS65262-1 内置两个低压降线性稳压器(LDO)，它们的输入电压范围为1.3V 至5.5V，持续输出电流为350/150mA，具有独立使能和可调输出电压特性。

TPS65262-1 特有自动电源序列，可将MODE 引脚驱动为高电平，并配置EN1、EN2 和EN3 引脚。

该器件具有过压保护、过流保护、短路保护和过热保护功能。电源正常引脚在任何降压输出电压降至稳压范围之外时被置为有效。

商品特性

工作输入电压范围：4.5V 至18V
反馈基准电压：0.6V ± 1%
最大持续输出电流：3A/1A/1A
600kHz 固定开关频率
集成双路LDO：
- 输入电压范围：1.3V 至5.5V
- 持续输出电流：350mA/150mA
Buck1 可编程软启动时间
Buck2 和Buck3 的软启动时间固定为1ms
针对Buck2 和Buck3 的内部环路补偿
针对每个降压的专用使能引脚
自动加电和断电序列
轻载条件下的脉冲跳跃模式(PSM)
输出电压电源正常指示器
热过载保护

应用领域

数字电视(DTV)
机顶盒
家庭网关和接入点网络
无线路由器
安全监控
销售点(POS) 机器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	-
	输出电流	3A；1A；1A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)；-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
