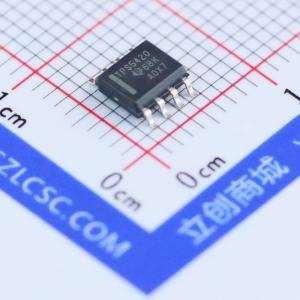

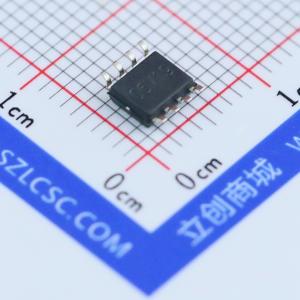

温馨提醒：图片仅供参考，商品以实物为准

TPS5420DR

宽输入范围降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5420是一款高效能的降压转换器,具有5.5V到36V的宽输入电压范围,最大输出电流可达2A。该器件集成了低阻抗N沟道MOSFET,支持固定500kHz的开关频率,内部补偿电路简化了设计复杂度。适用于消费电子、工业和汽车音频电源等应用。
品牌名称: TI(德州仪器)
商品型号: TPS5420DR
商品编号: C10111
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

作为SWIFT系列DC/DC稳压器的一员，TPS5420是一款高输出电流PWM转换器，集成了一个低电阻高端N沟道MOSFET。与所列特性集成在同一衬底上的还有一个高性能电压误差放大器，可在瞬态条件下实现精确的电压调节；一个欠压锁定电路，可防止在输入电压达到5.5 V之前启动；一个内部设定的软启动电路，用于限制浪涌电流；以及一个电压前馈电路，用于改善瞬态响应。使用ENA引脚时，关断电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流保护和热关断功能。为降低设计复杂度和外部元件数量，TPS5420反馈环路采用内部补偿。 TPS5420器件采用易于使用的8引脚SOIC封装。

商品特性

宽输入电压范围：5.5 V至36 V
高达2 A连续（3 A峰值）输出电流
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调节至低至1.22 V，初始精度为1.5%
内部补偿，最大限度减少外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈改善线性调整率和瞬态响应
过流限制和热关断功能保护系统
工作结温范围：-40℃至125℃
采用小型8引脚SOIC封装

应用领域

消费类：机顶盒、DVD、液晶显示器
工业和汽车音频电源
电池充电器、高功率LED电源、12 V/24 V分布式电源系统

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.22V~31V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.4mA
	开关管(内置/外置)	内置
	输出类型	可调
