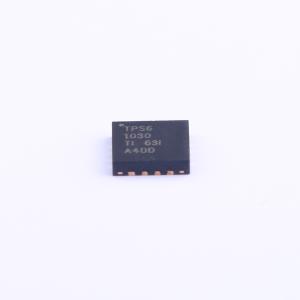

TPS61030RSAR

TPS6103x 系列器件为由单节锂离子或锂聚合物电池，或者两到三节碱性、镍镉或镍氢电池供电的产品提供了电源解决方案。该转换器可以生成稳定的输出电压，该电压既可以通过外部电阻分压器调节，也可以在芯片内部固定设置。它能够提供高效的电源转换，在低至1.8V的供电电压下，能够以5V电压提供高达1A的输出电流。所实现的升压转换器基于固定频率的脉宽调制（PWM）控制器，并使用同步整流器以达到最高效率。在轻负载条件下，转换器会进入节能模式，以在整个负载电流范围内保持高效率。可通过配置禁用节能模式，强制转换器以固定的开关频率工作。此外，它还可以通过同步到施加于SYNC引脚上的外部时钟信号来操作。升压开关中的最大峰值电流被限制为4500mA。

当需要最小化电池消耗时，可以关闭转换器。在关断期间，负载将完全与电池断开。为了减少振铃效应以及降低转换器进入非连续导通模式时产生的辐射电磁能量，实现了低EMI模式。

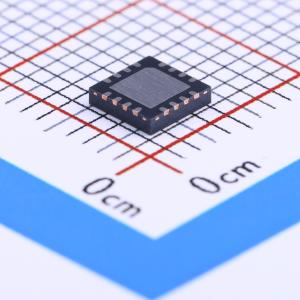

该器件采用4mm x 4mm (RSA)尺寸的16引脚QFN封装，或采用16引脚TSSOP PowerPAD封装(PWP)。

• 96%效率同步升压转换器
• 从1.8V输入提供1000mA输出电流
• 器件静态电流：20µA（典型值）
• 输入电压范围：1.8V至5.5V
• 固定和可调输出电压选项，最高可达5.5V
• 低输出功率时提高效率的节能模式
• 低电池比较器
• 低电磁干扰转换器（集成抗振铃开关）
• 关机时负载断开
• 过温保护
• 提供4毫米 x 4毫米QFN-16或TSSOP-16封装

• 所有单节锂电或双节电池供电的产品如MP3播放器、PDA以及其他便携设备。
