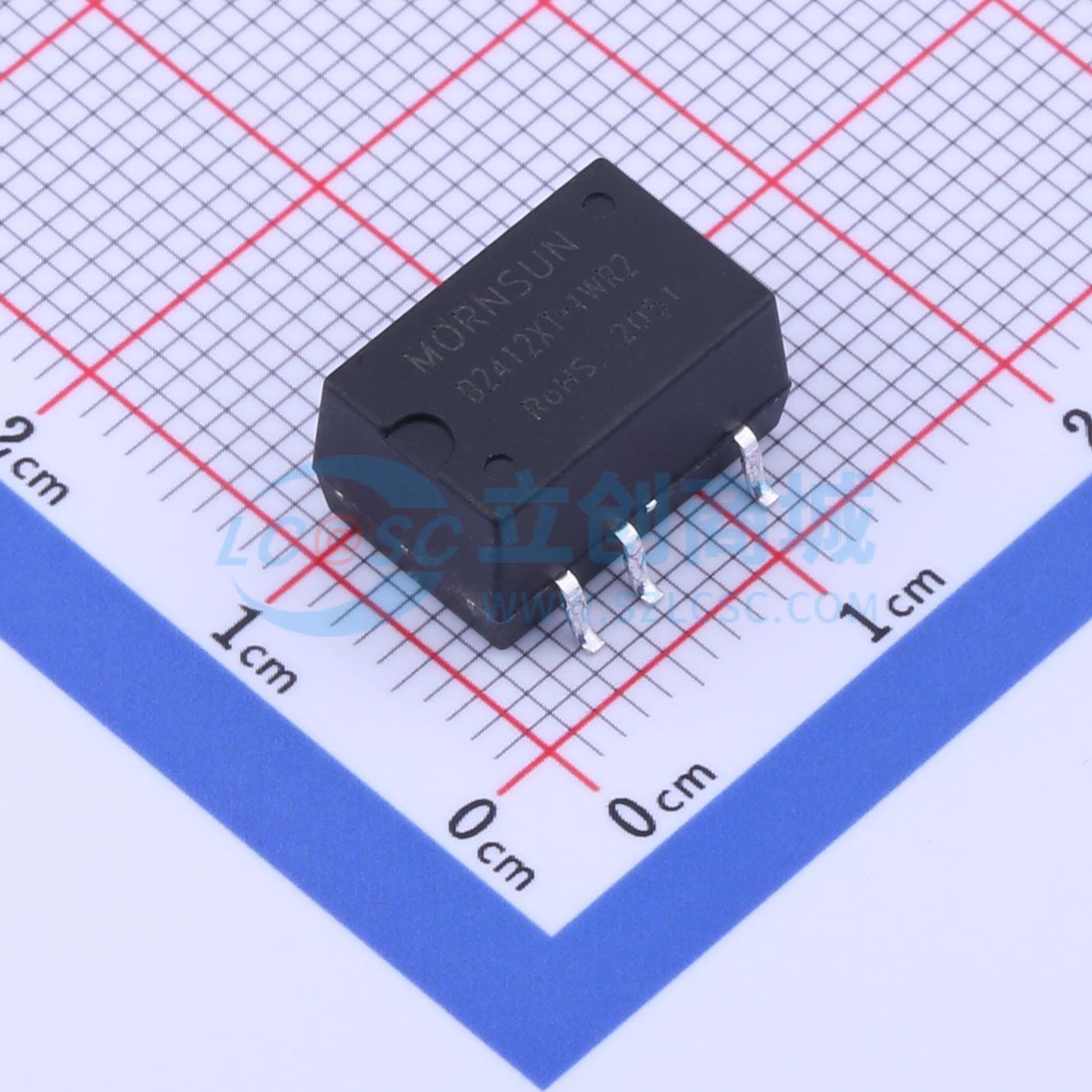

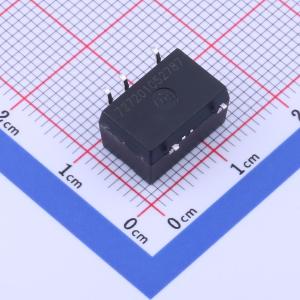

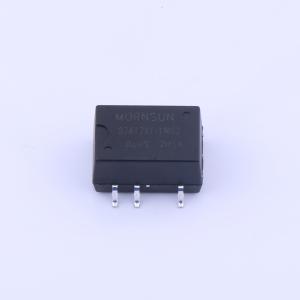

B2412XT-1WR2
DC/DC模块电源，1W，定电压输入，隔离非稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B2412XT-1WR2
- 商品编号
- C970799
- 商品封装
- SMD,12.7x11.2mm
- 包装方式
- 管装
- 商品毛重
- 2.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 84mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 11.2mm | |
| 高度 | 7.25mm |
商品概述
是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 可持续短路保护工作温度范围：-40℃ to +105℃
- 小型SMD封装
- 隔离电压1500VDC内部贴片化设计
- 无需外加元件
- 国际标准引脚方式
- 通过IEC62368, UL60950, EN60590认证
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
