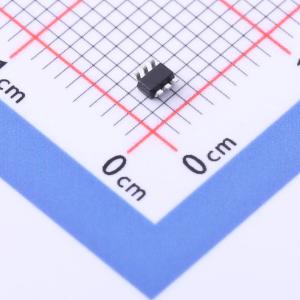

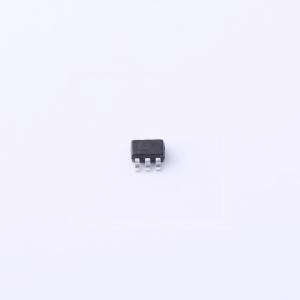

温馨提醒：图片仅供参考，商品以实物为准
TPNUP4202W1T2G
5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.3pF（I/O-I/O）。超低泄漏：纳安级别。低工作电压：5V。低钳位电压。低电容。符合以下标准:IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV；接触放电 ±30kV。应用：显示器和平板显示器。机顶盒和数字电视
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNUP4202W1T2G
- 商品编号
- C970012
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 超低电容：典型值0.3pF（I/O-IO）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 低电容
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-5（雷击）6A（8/20μs）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合RoHS标准
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
