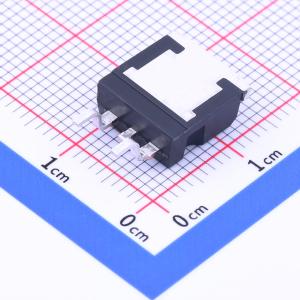

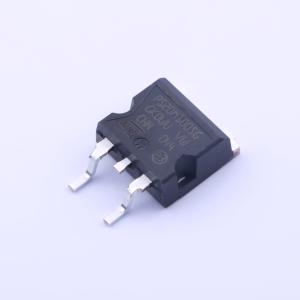

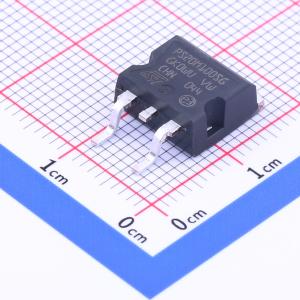

温馨提醒：图片仅供参考，商品以实物为准
STPS20M100SG-TR
电压:100V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、20 A 3引线单路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20M100SG-TR
- 商品编号
- C969989
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.944克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 775mV@20A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 10uA@100V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 350A |
商品概述
这款单肖特基整流器适用于高频开关模式电源。STPS20M100S采用TO-220AB、TO-220FPAB、D²PAK和I²PAK封装，用于笔记本电脑、游戏设备和台式机适配器，在这些应用中无论低负载还是高负载都能提供良好的效率。
商品特性
- 低正向压降，传导损耗非常小
- 雪崩额定
- 低频工作
- 绝缘封装TO-220FPAB：绝缘电压为2000V_RMS正弦
- 按需提供适用于D²PAK的ECOPACK®2合规组件
应用领域
- 开关二极管
- SMPS
- DC/DC转换器
- LED照明
- 笔记本电脑和游戏设备适配器
