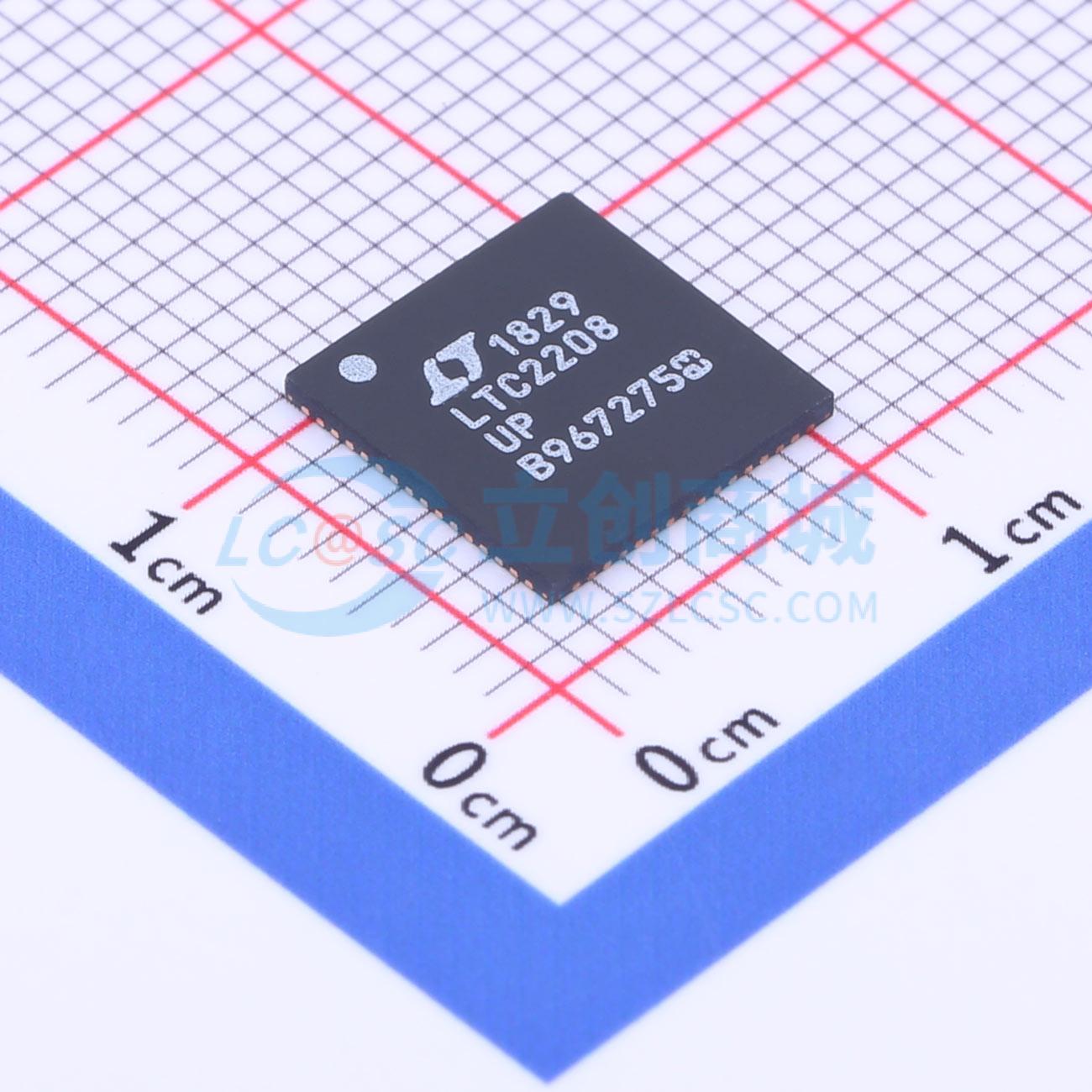

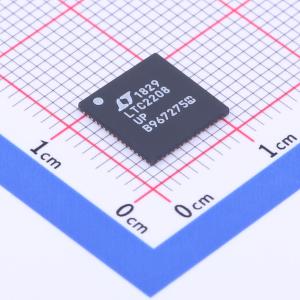

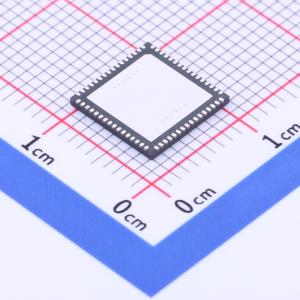

温馨提醒：图片仅供参考，商品以实物为准
LTC2208IUP#TRPBF
16 位、130Msps ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 130Msps,16位模数转换器，适用于高频宽动态范围信号的数字化，具有78dBFS噪声底和100dB无杂散动态范围。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2208IUP#TRPBF
- 商品编号
- C967392
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
参数完善中
商品概述
LTC2208是一款130Msps采样的16位A/D转换器，专为对输入频率高达700MHz的高频、宽动态范围信号进行数字化处理而设计。该ADC的输入范围可通过PGA前端进行优化。 LTC2208非常适合要求苛刻的通信应用，其交流性能包括78dBFS本底噪声和100dB无杂散动态范围（SFDR）。70fsRMS的超低抖动允许对高输入频率进行欠采样，并具备出色的噪声性能。最大直流规格包括±4LSB积分非线性（INL）、±1LSB微分非线性（DNL）（无丢码）。 数字输出可以是差分LVDS或单端CMOS。CMOS输出有两种格式选项：以全数据速率运行的单总线或以半数据速率运行的解复用总线。独立的输出电源使CMOS输出摆幅范围可从0.5V至3.6V。 ENC+和ENC-输入可以采用差分驱动或单端驱动，输入信号可以是正弦波、PECL、LVDS、TTL或CMOS信号。可选的时钟占空比稳定器允许在宽范围的时钟占空比下实现全速高性能运行。
商品特性
- 采样速率：130Msps
- 78dBFS本底噪声
- 100dB无杂散动态范围（SFDR）
- 在250MHz时SFDR >83dB（1.5VP-P输入范围）
- PGA前端（2.25VP-P或1.5VP-P输入范围）
- 700MHz全功率带宽采样保持器（S/H）
- 可选内部抖动
- 可选数据输出随机化器
- LVDS或CMOS输出
- 单3.3V电源
- 功耗：1.25W
- 时钟占空比稳定器
- 64引脚（9mm×9mm）QFN封装
应用领域
- 电信
- 接收器
- 蜂窝基站
- 频谱分析
- 成像系统
- 自动测试设备（ATE）
