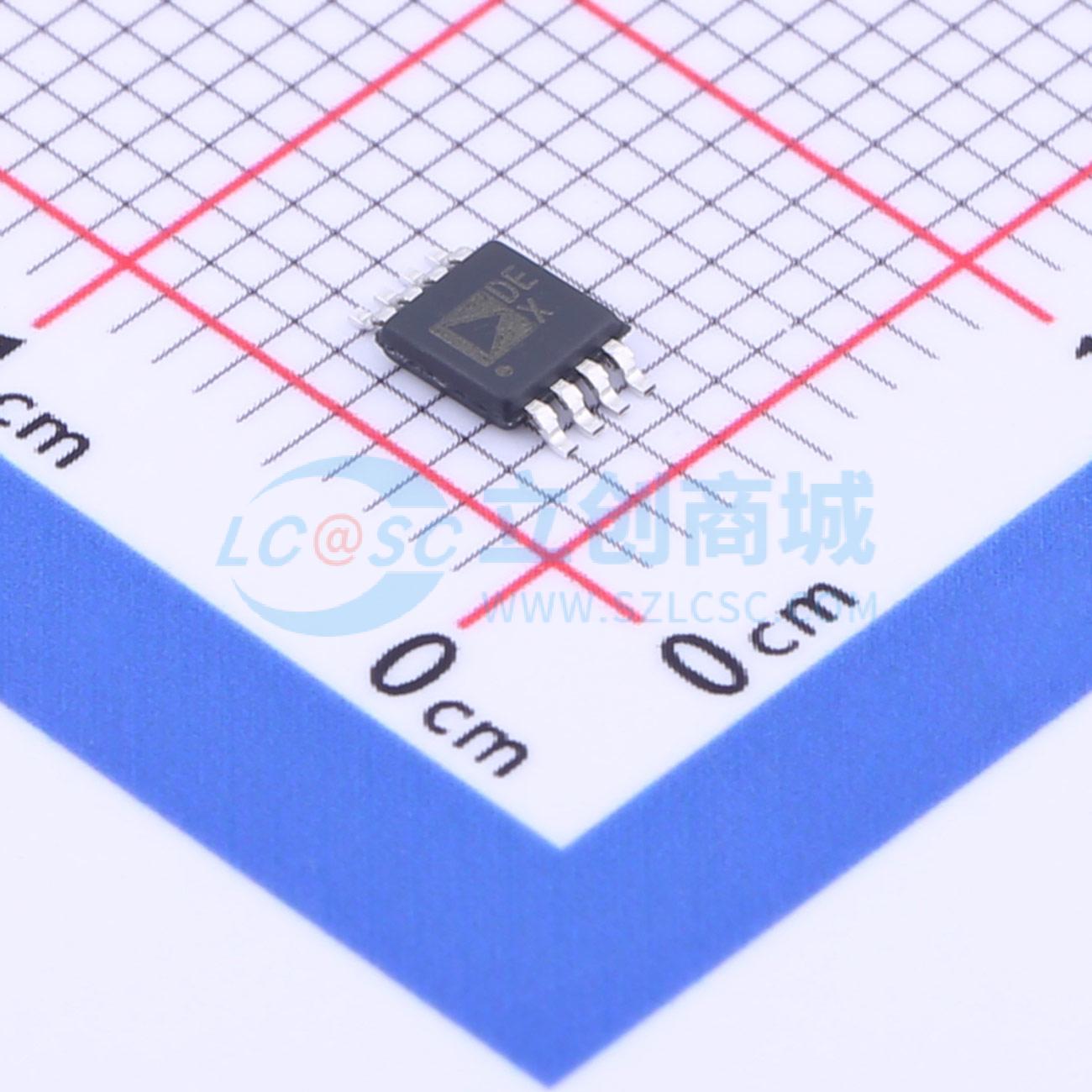

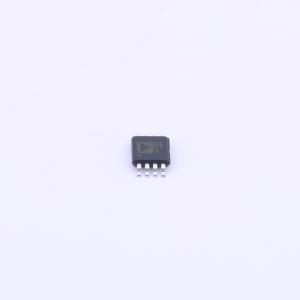

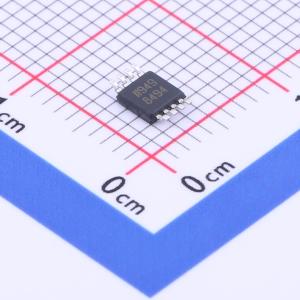

AD5660CRMZ-1REEL7

单通道12/14/16位DAC,内置5 ppm/℃片内基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道、16位nanoDAC®，内置5ppm/°C片内基准电压源
品牌名称: ADI(亚德诺)
商品型号: AD5660CRMZ-1REEL7
商品编号: C967394
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

AD5620/AD5640/AD5660是一款低功耗、单通道、12/14/16位、缓冲电压输出DAC，通过设计保证单调性。 AD5620/AD5640/AD5660-1内置1.25 V、5 ppm/°C基准电压源，满量程输出电压范围可达到2.5 V；AD5620/AD5640/AD5660-2-3内置2.5 V、5 ppm/°C基准电压源，满量程输出电压范围则可达到5 V。器件的参考电压可通过VREFOUT脚获得。这些器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5620/AD5640/AD5660-1-2)或中间电平(AD5620-3和AD5660-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。5 V时功耗为2.5 mW，掉电模式下则降至1 μW。 AD5620/AD5640/AD5660内置片内精密输出放大器，能够实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入也可供用户使用。AD5620/AD5640/AD5660采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

商品特性

低功耗、单通道
DAC AD5660：16位；AD5640：14位；AD5620：12位
保证12位精度
1.25 V/2.5 V、5 ppm/ºC片内基准电压源
8引脚小型SOT-23/MSOP/LFCSP封装
掉电模式功耗：480 nA (5 V)，200 nA (3 V)
单电源：3 V/5 V
通过设计保证16位单调性
上电复位至0 V或中间电平
3种关断功能
串行接口采用施密特触发式输入
轨到轨工作
SYNC中断设置
10 μs建立时间

应用领域

过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	10us
	输出类型	-

	属性	参数值
	积分非线性	16LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	数据速率	30MHz
	静态电流	550uA
