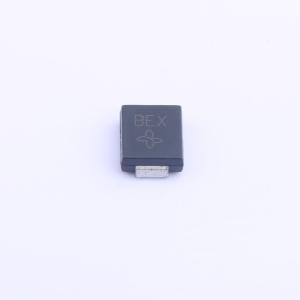

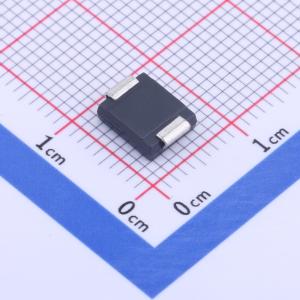

SMCJ22CA实物图
  • SMCJ22CA商品缩略图
  • SMCJ22CA商品缩略图
  • SMCJ22CA商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SMCJ22CA

双向TVS 22V截止 峰值浪涌电流:42.3A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
瞬态电压抑制器(TVS)是一种半导体器件,旨在为电子设备提供过电压瞬变保护。当出现过电压事件时,硅基TVS通过雪崩模式从高阻抗状态转变为低阻抗状态,并利用大面积结区在短时间内吸收大瞬态电流,从而保护对电压敏感的电子设备免受损坏。提供轴向和贴片封装的单极性和双极性TVS器件,最大工作电压为5V至550V,最大功耗为200W至5000W。
品牌名称
Boarden(宝宫)
商品型号
SMCJ22CA
商品编号
C967199
商品封装
SMC(DO-214AB)​
包装方式
编带
商品毛重
0.286克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)22V
钳位电压35.5V
峰值脉冲电流(Ipp)42.3A
峰值脉冲功率(Ppp)1.5kW@10/1000us
属性参数值
击穿电压24.4V
反向电流(Ir)1uA
工作温度-55℃~+150℃
防护等级IEC 61000-4-4;IEC 61000-4-2
类型TVS

商品概述

瞬态电压抑制器 (TVS) 是一种半导体器件,旨在为电子设备提供过电压瞬变保护。当发生过电压事件时,硅 TVS 通过雪崩模式从高阻抗状态转变为低阻抗状态,并利用大面积结区在短时间内吸收大瞬态电流,保护电压敏感电子设备免受损坏。

商品特性

  • SMC 封装的玻璃钝化芯片结
  • 10/1000μs 波形下峰值脉冲功率达 1500W
  • 电压高于 13V 时,典型反向漏电流小于 1μA
  • 浪涌电阻增量低
  • 箝位能力出色
  • 指定电压/电流超出范围时,典型失效模式为短路
  • 快速响应时间:从 0V 到最小击穿电压 (BV) 典型值小于 1.0ps
  • 符合 IEC-61000-4-2 标准,静电放电抗扰度为 15kV(空气放电)、8kV(接触放电)
  • 符合 IEC61000-4-4 标准,可保护数据线免受电快速瞬变脉冲群干扰
  • 阻燃等级达 UL94V-0
  • 无卤且符合 RoHS 标准

应用领域

  • 电信与网络
  • 工业产品
  • 商用机器
  • 汽车电子
  • 电源适配器
  • 消费类产品
  • 安全防护
