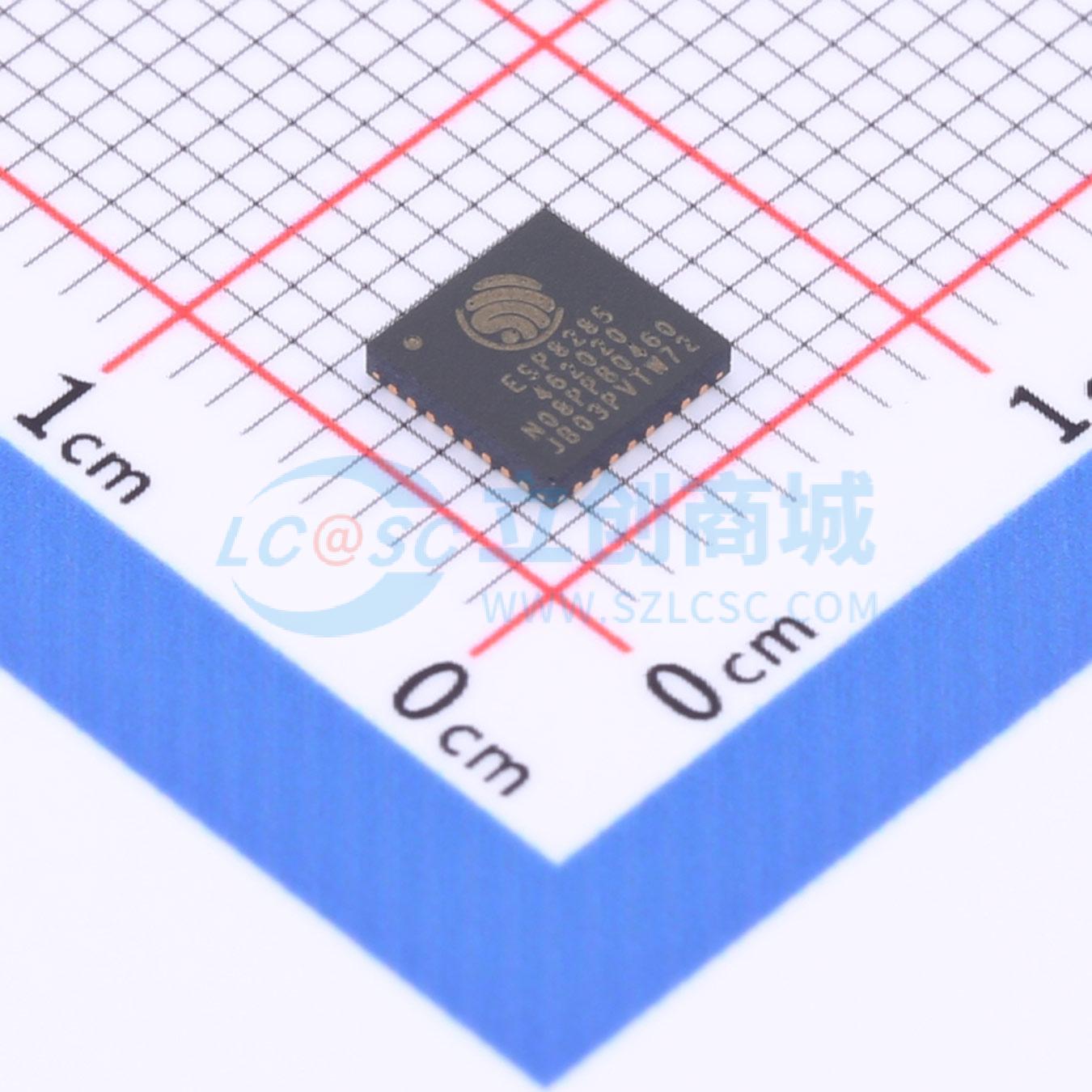

温馨提醒：图片仅供参考，商品以实物为准
ESP8285N08
不带固件 Wi-Fi SoC解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD IC ESP8285N08,QFN32-pin，5*5mm，内置 1 MB flash，-40C ~ +85C
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP8285N08
- 商品编号
- C967018
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | ADC；SDIO；PWM；I2C；I2S；SPI；UART | |
| 工作电压 | 2.7V~3.6V | |
| 应用领域 | - | |
| 输出功率 | 19dBm | |
| 数据速率 | 72.2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 142mA | |
| 灵敏度 | -97dBm | |
| 接收电流 | 72mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | CRC校验功能 |
商品概述
ESP8285提供了一套高度集成的Wi-Fi SoC解决方案，其低功耗、紧凑设计和高稳定性可以满足用户的需求。该芯片拥有完整的且自成体系的Wi-Fi网络功能，既能够独立应用，也可以作为从机搭载于其他主机MCU运行。当独立应用时，能够直接从外接flash中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化存储系统。此外，只需通过SPI/SDIO接口或UART接口即可作为Wi-Fi适配器，应用到基于任何微控制器的设计中。ESP8285集成了天线开关、射频balun、功率放大器、低噪声放大器、滤波器和电源管理模块，其紧凑设计仅需极少的外部电路并且能将PCB尺寸降到最小。该芯片还集成了增强版的Tensilica L106钻石系列32位内核处理器，带片上SRAM，可以通过IO外接传感器和其他设备。软件开发包（SDK）提供了一些应用的示例代码。目前，ESP8285系列共有两个成员，可供对温度和内存有不同需求的用户选择。
商品特性
- 支持802.11 b/g/n
- 802.11 n (2.4 GHz)，速度高达72.2 Mbps
- 重组(defragmentation)
- 2x虚拟Wi-Fi接口
- Beacon自动监测（硬件TSF）
- 支持基础结构型网络(Infrastructure BSS) Station模式/SoftAP模式/混杂模式
应用领域
- 家用电器
- 家庭自动化
- 智能插座、智能灯
- 工业无线控制
- 婴儿监控器
