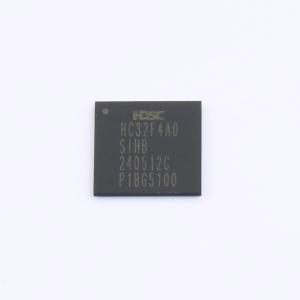

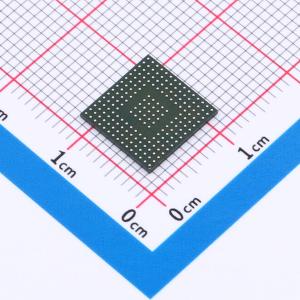

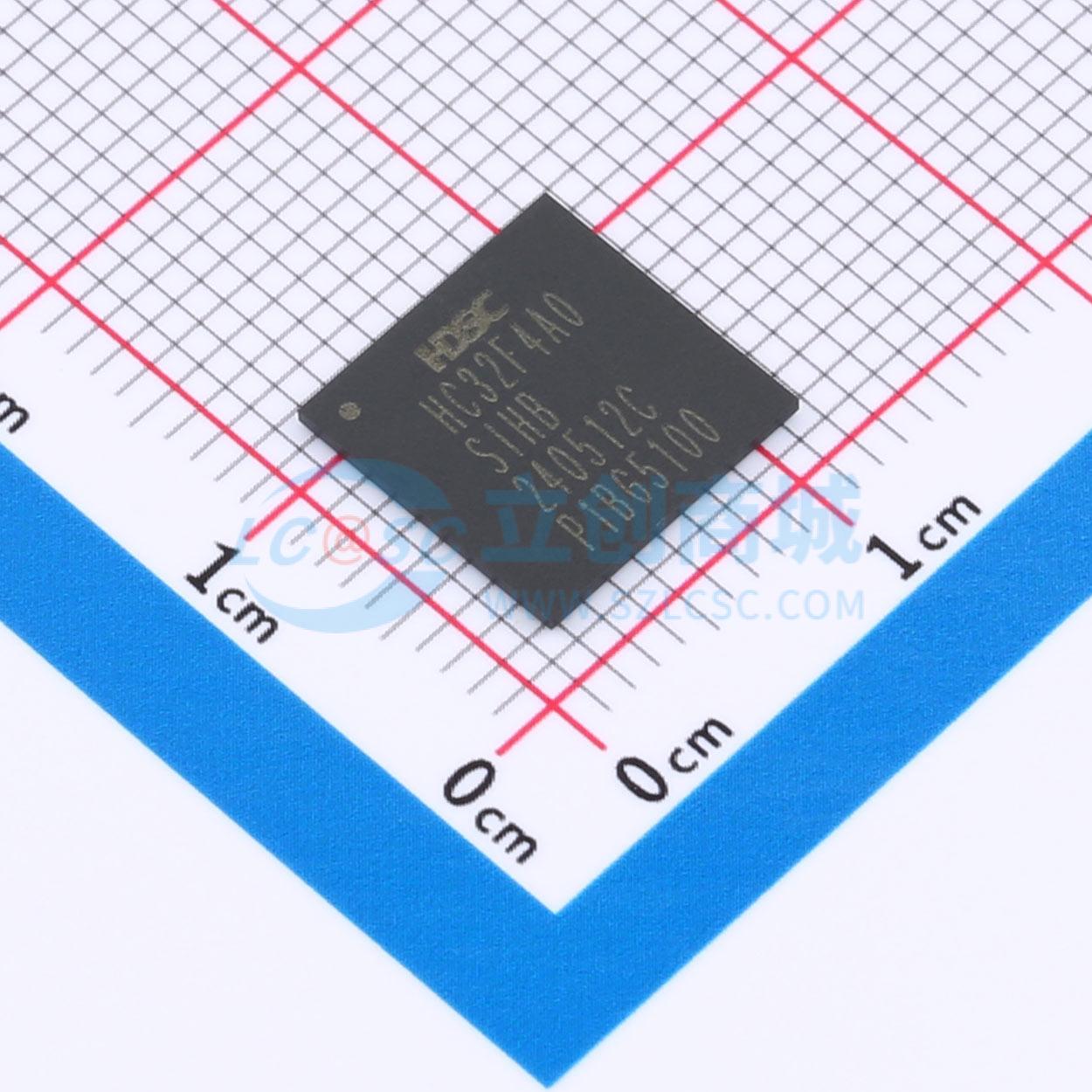

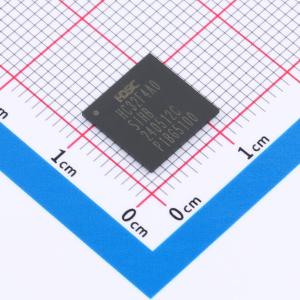

HC32F4A0SIHB-VFBGA176
HC32F4A0SIHB-VFBGA176
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 商城规格书仅供参考，具体参考小华官网最新资料手册
- 品牌名称
- XHSC(小华)
- 商品型号
- HC32F4A0SIHB-VFBGA176
- 商品编号
- C963556
- 商品封装
- VFBGA-176(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 240MHz | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 142 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 1.8V~3.6V |
商品特性
- ARM Cortex-M4 32bit MCU + FPU，300DMIPS，2MB Flash，516KB SRAM，2USBs （HS/FS OTG），EthernetMAC，2CANs（FD/2.0B），2SDIOs，DVP，EXMC，32 Timers，16HRPWMs，3ADCs，4DACs，4PGAs，4 CMPs，10UARTs，6SPIs，6I2Cs，4I2Ss，QSPI，AES，HASH（SHA256/HMAC），FMAC（FIR），MAU
- ARMv7-M 架构32bit Cortex-M4 CPU，集成FPU、MPU，支持SIMD 指令的DSP，全指令跟踪单元ETM，及 CoreSight 标准调试单元。最高工作主频240MHz，达到300DMIPS 或825Coremarks 的运算性能
- 内置存储器：最大2MB 的dual bank Flash memory，最大516KB 的SRAM，包括128KB 的单周期访问高速RAM
- 电源，时钟，复位管理：系统电源（Vcc）：1.8 - 3.6V；6 个独立时钟源：外部主时钟晶振（4 - 24MHz），外部副晶振（32.768kHz），内部高速 RC(16/20MHz)，内部中速 RC(8MHz)，内部低速RC（32kHz），内部WDT 专用RC（<10kHz）；包括上电复位（POR），低电压检测复位(PVD1R/PVD2R)，端口复位（NRST）在内的15 种复位源，每个复位源有独立标志位
- 低功耗运行：外设功能可以独立关闭或开启；三种低功耗模式：Sleep，Stop，Power down模式；VBAT 独立供电支持超低功耗RTC，128Byte备份寄存器，4KB 备份SRAM
- 外设运行支持系统显著降低CPU 处理负荷：16 通道双主机DMAC；USBHS，USBFS，Ethernet MAC 专用DMAC；8 个数据计算单元（DCU）；数学协处理单元（MAU），支持Sin/Sqrt；支持16 阶FIR 数字滤波器（FMAC）；支持外设事件相互触发（AOS）
- 高性能模拟：3 个独立12bit 2.5MSPS ADC；3 个同时采样保持电路实现3 通道同时采样；4 个独立12bit 15MSPS DAC；4 个可编程增益放大器（PGA）；4 个独立电压比较器（CMP）；1 个片上温度传感器（OTS）
- 最大142 个GPIO
- 10 个USART，支持ISO7816 - 3 协议
- 6 个SPI
- 6 个I2C，支持SMBus 协议
- 4 个I2S，内置音频PLL
- 2 个SDIO，支持SD/MMC/eMMC 格式
- 1 个QSPI，支持240Mbps 高速访问（XIP）
- 2 个CAN，支持CAN2.0B，最高支持CAN FD
- 2 个USB 2.0，分别支持HS，FS，内置FS - PHY，支持Device/Host
- 1 个10/100M Ethernet MAC，支持专用DMA，IEEE 1588 - 2018 PTP，MII/RMII 接口
- 外部存储器控制器EXMC支持静态Memory 控制器支持动态Memory 控制器
- 数据加密功能AES/HASH（SHA256/HMAC）/TRNG
- 封装形式：LQFP176（24×24mm）、LQFP144（20×20mm）、LQFP100（14×14mm）、VFBGA176（10×10mm）、TFBGA208（13×13mm）
