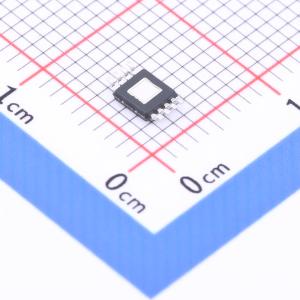

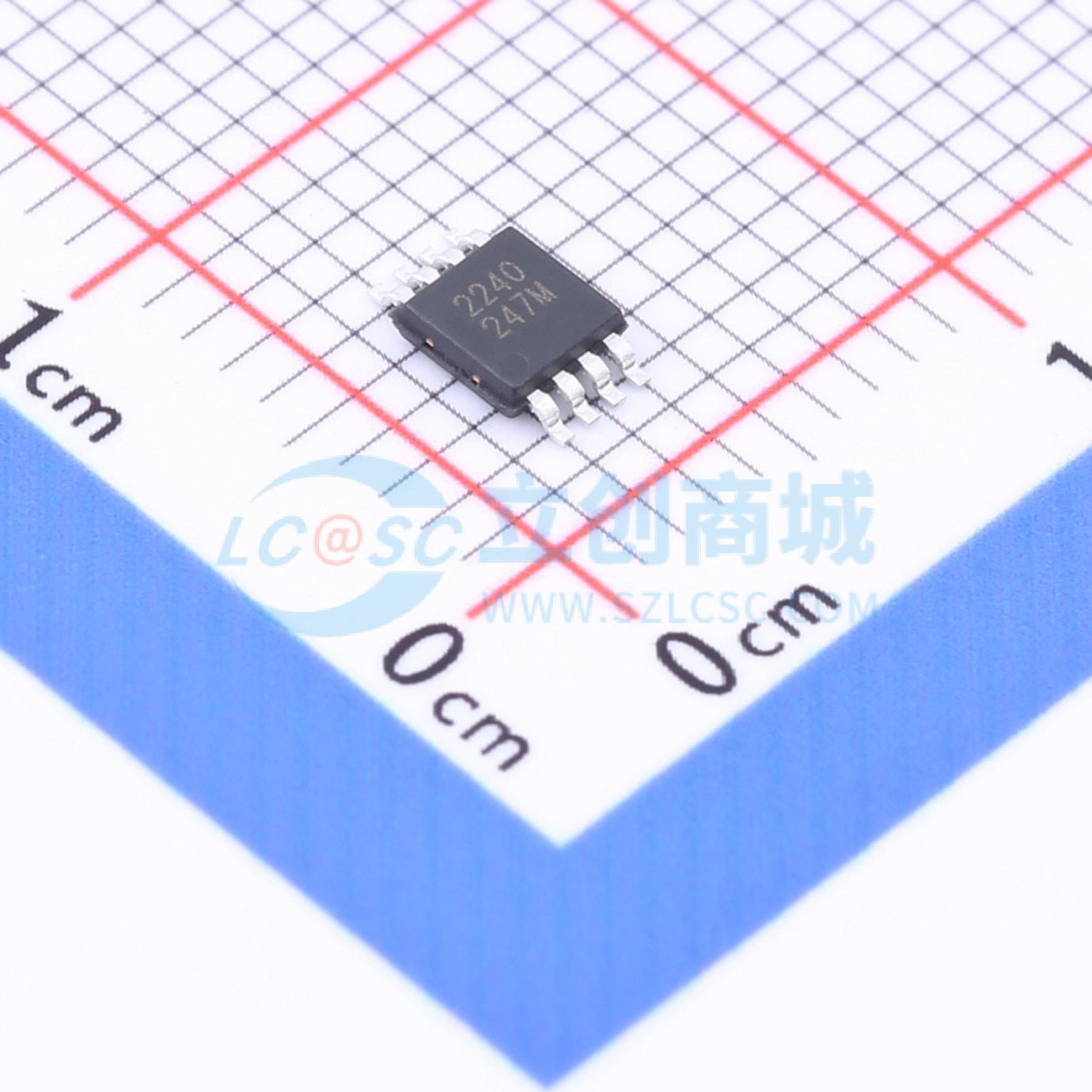

温馨提醒：图片仅供参考，商品以实物为准

SCT52240MTER

电源IC 栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SCT(芯洲科技)
商品型号: SCT52240MTER
商品编号: C963611
商品封装: EMSOP-8-EP
包装方式: 编带
商品毛重: 2.584克(g)

商品参数

商品概述

SCT52240是一款宽电源、双通道、高速、低端栅极驱动器，适用于功率MOSFET和IGBT。每个通道可提供和吸收4A的峰值电流，并具备轨到轨输出能力。24V电源轨增强了驱动器在功率器件转换期间的输出振铃耐受性。最小13ns的输入到输出传播延迟使SCT52240适用于高频功率转换器应用。 SCT52240具有宽输入迟滞特性，与TTL低压逻辑兼容。SCT52240能够处理低至 -5V的负输入，从而提高了输入抗噪能力。 SCT52240的静态电流极低，可降低功率转换器的待机损耗。SCT52240的每个通道驱动器采用非重叠驱动器设计，以避免输出级出现直通现象。两个通道INA和INB具有关键的传播延迟匹配，并在输出级实现了人为死区时间，当系统需要更高驱动能力时，可实现可堆叠输出。 SCT52240具备170℃热关断功能。SCT52240采用SOP - 8封装。

商品特性

宽电源电压范围：4.5V - 24V
4A峰值源电流和4A峰值灌电流
可堆叠输出，以获得更高驱动能力
负输入电压能力：低至 -5V
TTL兼容输入逻辑阈值
传播延迟：典型值13ns
上升和下降时间：8ns
典型延迟匹配：1ns
低静态电流：55μA
输入浮空时输出为低电平
每个通道独立使能逻辑
热关断保护：170℃
提供SOP - 8、DFN - 8、eMSOP - 8封装

应用领域

IGBT/MOSFET栅极驱动器
变频驱动器（VFD）
开关电源
电机控制
太阳能功率逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	工作电压	4.5V~24V

	属性	参数值
	上升时间(tr)	8ns
	下降时间(tf)	20ns
	工作温度	-40℃~+150℃
