温馨提醒：图片仅供参考，商品以实物为准

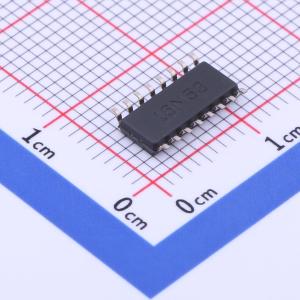

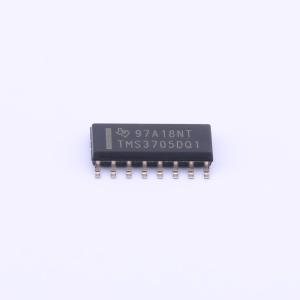

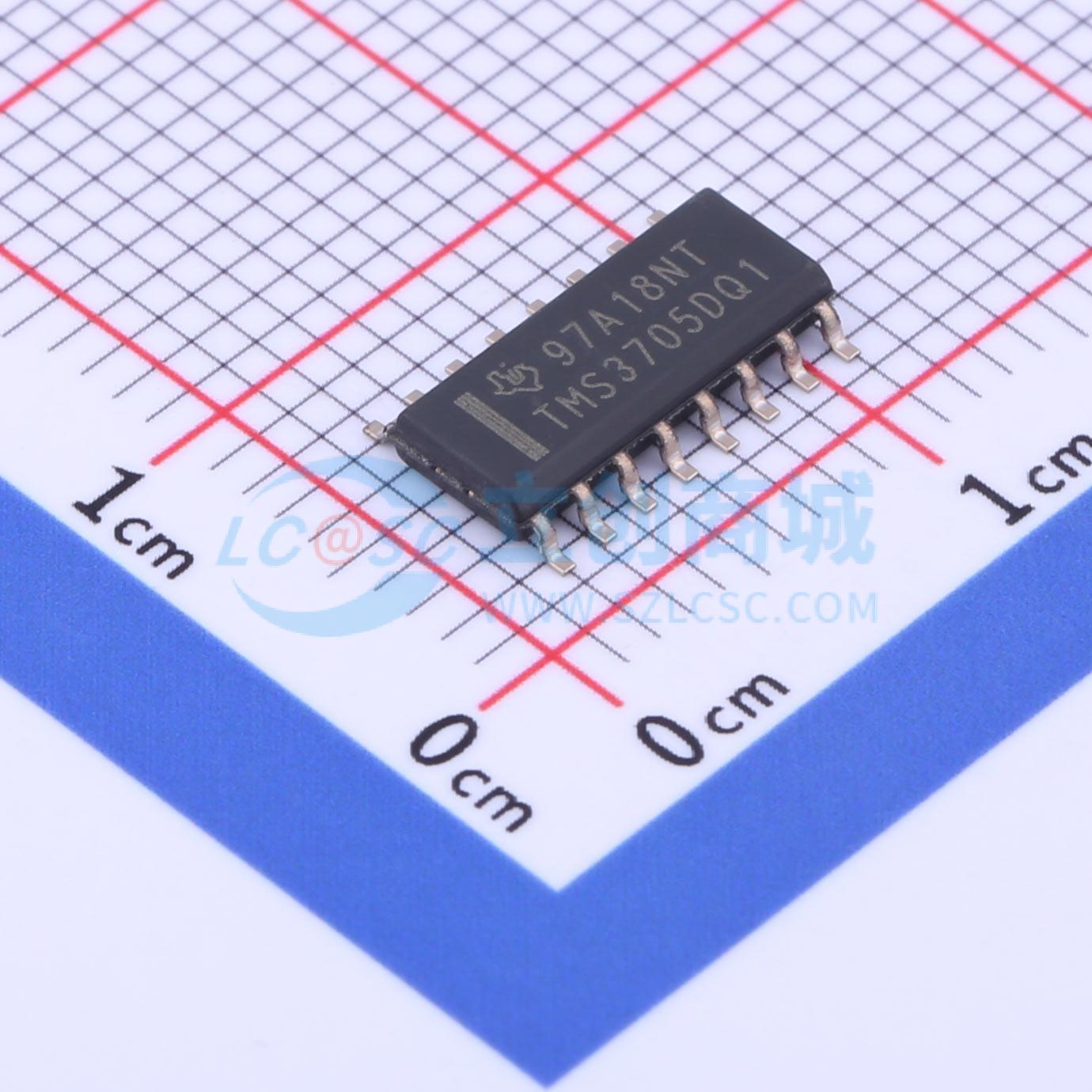

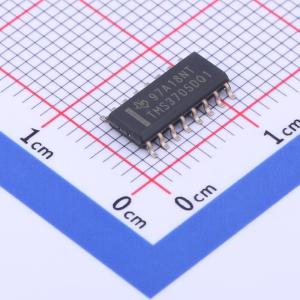

TMS3705DDRQ1

描述: TMS3705 LF 阅读器 IC
品牌名称: TI(德州仪器)
商品型号: TMS3705DDRQ1
商品编号: C962947
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.21克(g)

商品概述

TMS3705应答器基站IC用于驱动TI-RFid应答器系统的天线，以发送对天线信号调制的数据以及检测和解调应答器的响应。应答器的响应是一种移频键控(FSK)信号。高位和低位被编码到两个不同的高频率信号中（额定条件下，低位编码到134.2kHz，高位编码到123kHz）。应答器会根据内部存储的代码感应天线线圈中的这些信号。应答器发送数据时所需的能量存储在应答器的充电电容器中。天线场会在此前的充电阶段为此电容器充电。此IC有一个可连接外部微控制器的接口。

共有两种适用于微控制器和基站IC的时钟供应配置：

为微控制器和基站IC供应的时钟信号只来源于一个谐振器：此谐振器与微控制器相连。为基站IC供应的时钟信号由微控制器的数字时钟输出驱动。时钟频率为4MHz或2MHz，取决于所选的微控制器类型。
微控制器和基站各有自己的谐振器。

基站IC具有一个片上PLL，此PLL只会为内部时钟供给产生16MHz的时钟频率。建议只将TMS3705DDRQ1与AES应答器产品（例如TRPWS21GTEA或RF430F5xxx）配合使用。建议将TMS3705EDRQ1与DST40、DST80、MPT应答器（例如TMS37145TEAx、TMS37126xx、TMS37x128xx、TMS37x136xx、TMS37x158xx、RI-TRP-DR2B-xx、RI-TRP-BRHP-xx）配合使用以获得最佳性能，但不能将它与AES应答器产品配合使用。

商品特性

适用于TI-RFid射频识别系统的基站IC
驱动天线，向天线发送调制数据
检测并解调应答器响应(FSK)
短路保护
诊断
睡眠模式电源电流：0.2mA
旨在满足汽车要求
16引脚SOIC (D)封装

应用领域

汽车门禁
汽车防盗
楼宇门禁
牲畜信息读取器

	属性	参数值
	商品目录	射频卡芯片
	协议	-
	接口类型	-
	传输速率	8Kbit/s

	属性	参数值
	频率	134.2kHz
	工作电压	4.5V~5.5V
	静态电流(Iq)	200uA
