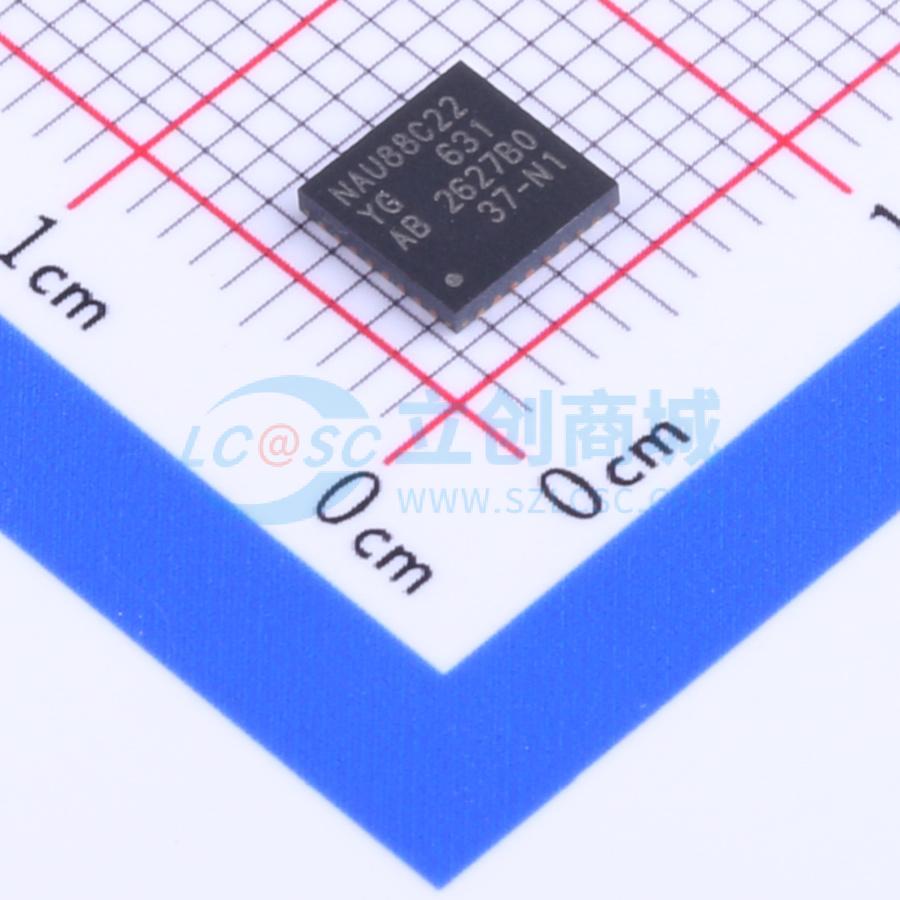

NAU88C22YG
带扬声器驱动器的24位立体声音频编解码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带有扬声器驱动的24位立体声音频编解码器
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NAU88C22YG
- 商品编号
- C100123
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.483克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 接口类型 | I2S；PCM |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 8kHz~192kHz | |
| 工作电压 | 2.5V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NAU88C22是一款适用于便携式和通用音频应用的低功耗、高品质编解码器。除了精密的24位立体声ADC和DAC外，该器件还集成了广泛的附加功能，以简化完整音频系统解决方案的实现。NAU88C22包括用于扬声器、耳机以及差分或立体声线路输出的驱动器，并集成了用于立体声差分麦克风的前置放大器，显著减少了外部元件需求。此外，还配备了一个分数PLL，可使用8MHz至33MHz之间的任何常用系统时钟为编解码器精确生成任何音频采样率。 先进的片上数字信号处理功能包括一个5频段均衡器、一个3D音频增强器、一个用于通过ADC的麦克风或线路输入的混合信号自动电平控制，以及一个用于播放路径的数字限幅器/动态范围压缩器（DRC）功能。ADC路径中还提供了额外的数字滤波选项，以简化特定应用需求的实现，如“风噪降低”和语音频段增强。数字音频输入/输出接口可以作为主设备或从设备运行。 NAU88C22的模拟电源电压范围为2.5V至3.6V，而数字内核可在1.7V下运行以节省功耗。扬声器BTL输出对和两个辅助线路输出可使用5V电源供电，以提高输出功率能力，使NAU88C22能够向外部扬声器输出1W功率。内部寄存器控制可通过软件控制对芯片的子部分进行断电，从而实现灵活的节能模式。 NAU88C22的工作温度范围为-40℃至+85℃，采用节省空间的32引脚QFN封装。
商品特性
- DAC：89dB信噪比和-84dB总谐波失真（“A”加权）
- ADC：89dB信噪比和-78dB总谐波失真（“A”加权）
- 集成BTL扬声器驱动器：在8Ω负载下输出1W功率
- 集成耳机驱动器：在16Ω负载下输出40mW功率
- 集成可编程麦克风放大器
- 集成线路输入和线路输出
- 片上PLL
- 集成具有特定功能的DSP：
- 5频段均衡器
- 3D音频增强
- 输入自动电平控制（ALC/AGC）/限幅器
- 输出动态范围压缩器/限幅器
- 陷波滤波器和高通滤波器
- 标准音频接口：PCM和I²S
- 具备读写能力的串行控制接口
- 实时回读信号电平及DSP状态
- 支持8kHz、48kHz、96kHz和192kHz等任意采样率
应用领域
- 个人媒体播放器
- 智能手机
- 个人导航设备
- 便携式游戏机
- 摄像机
- 数码相机
- 便携式电视
- 立体声蓝牙耳机
