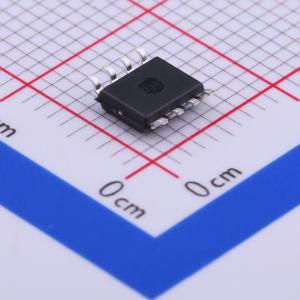

LM311DT
带选通功能的电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道电压比较器带选通功能
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM311DT
- 商品编号
- C99381
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 100nA | |
| 传播延迟(tpd) | 200ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.1mA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 5V | |
| 双电源(Vee ~ Vcc) | ±15V | |
| 输入失调电流(Ios) | 6nA | |
| 响应时间(tr) | 200ns | |
| 功能特性 | - |
商品概述
LM111、LM211、LM311是具有低输入电流的电压比较器。它们设计用于在广泛的电源电压范围内工作：从标准的±15V运算放大器电源到用于IC逻辑的单+5V电源。它们的输出与RTL-DTL、TTL以及MOS电路兼容，并能在高达50mA的输出电流下切换高达+50V的电压。封装类型包括N DIP8（塑料封装）和D SO-8（塑料微封装）。
商品特性
- 最大输入电流：150nA
- 最大失调电流：20nA
- 差分输入电压范围：±30V
- 功耗：±15V时为135mW
- 电源电压：+5V至±15V
- 输出电流：50mA
应用领域
- 晶体振荡器
- 100KHz自由运行多谐振荡器
- 低压可调参考电源
- TTL与高电平逻辑的接口
- 辅助电路
