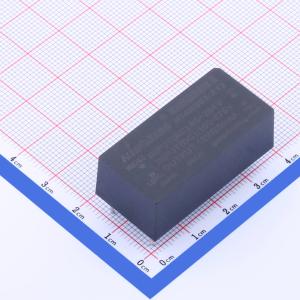

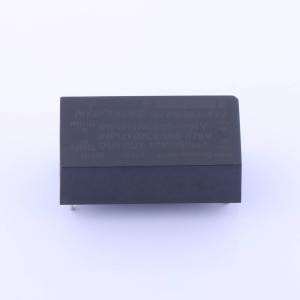

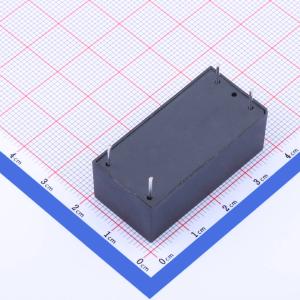

温馨提醒：图片仅供参考，商品以实物为准
H14NG03-A12
3W AC/DC模块电源，具有高效率和高功率密度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ①输出12V250mA 3W模块电源； ②隔离耐压3000V； ③输入范围：适合全球各种市电使用； ④尺寸：长37.5*宽18.5*高13.5mm; ⑤具有过流过温短路保护功能，防潮防尘耐高温"
- 品牌名称
- NYBOXING(尼博星)
- 商品型号
- H14NG03-A12
- 商品编号
- C920972
- 商品封装
- DIP,37.5x18.5mm
- 包装方式
- 托盘
- 商品毛重
- 14.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~375V | |
| 工作电压(AC) | 85VAC~264VAC | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 250mA | |
| 输出功率 | 3W | |
| 静态功耗 | 0.2W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 68% | |
| 纹波噪声 | 150mVp-p | |
| 最大容性负载 | 330uF | |
| 功能特性 | 过流保护；短路保护 | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 37.5mm | |
| 宽度 | 18.5mm | |
| 高度 | 13.5mm | |
| 开关频率 | 65kHz |
商品概述
H14NG03 - Axx系列是小体积高功率密度绿色模块电源，具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居、新能源领域等对体积要求苛刻的场合，适配相应EMC外围电路可满足多行业产品需求。
商品特性
- 宽输入电压：85 - 264VAC/100 - 375VDC
- 高效率，高功率密度，稳压输出
- PCB双列直插安装方式/DIP
- 输出电压精度±3%
- 具有输出过流、短路等保护功能
- 输入输出高隔离：3000VAC
- 工业级产品设计，小体积
应用领域
工控和电力仪器仪表、智能家居、新能源领域等对体积要求苛刻的场合
