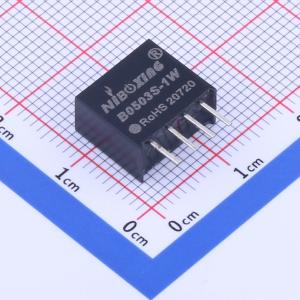

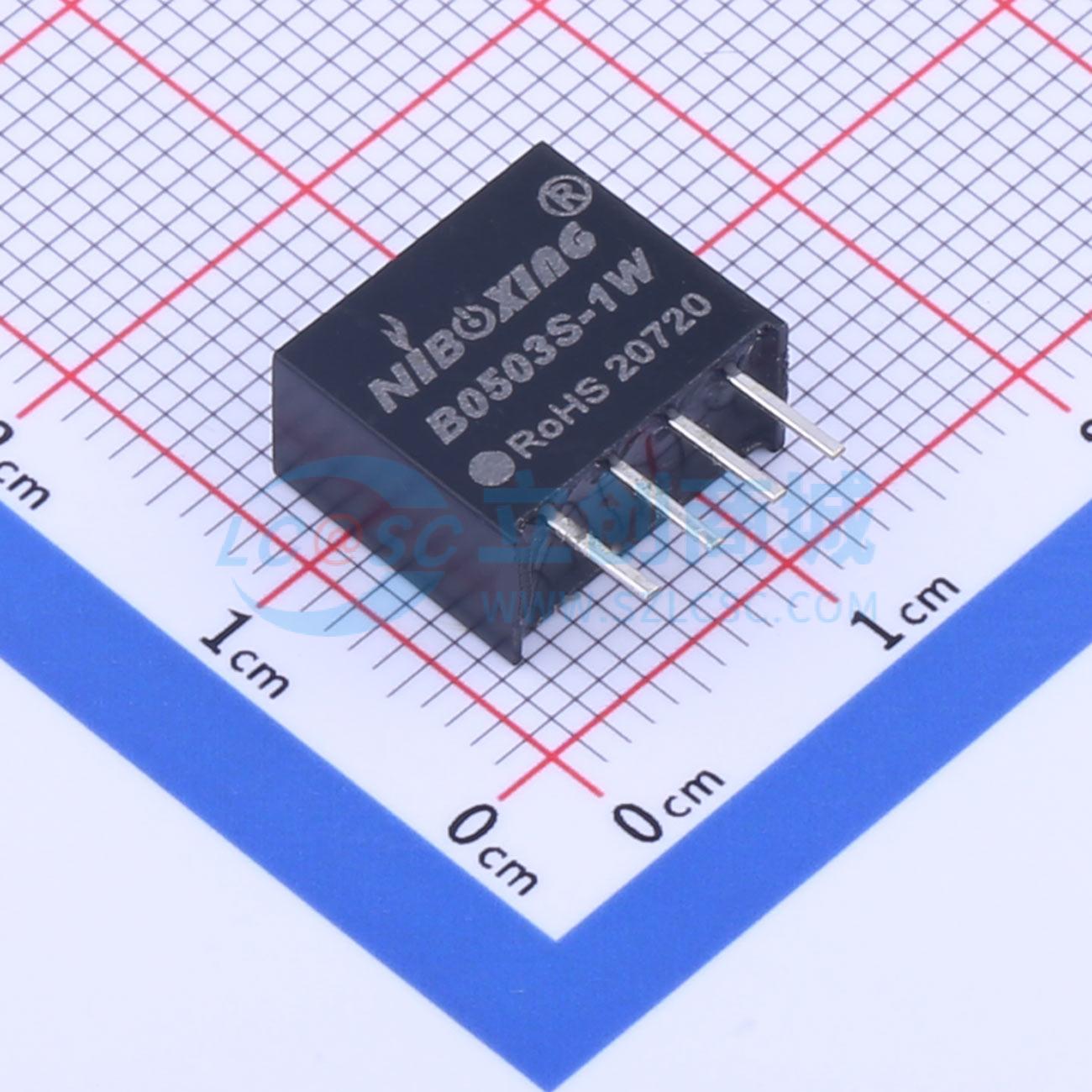

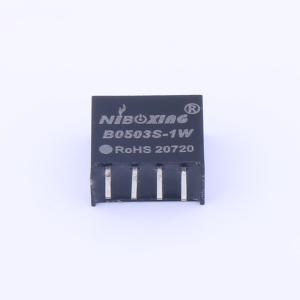

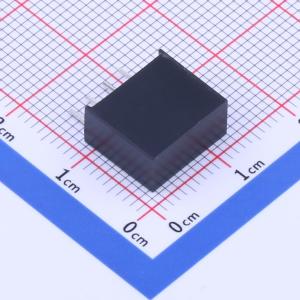

B0503S-1W
1W DC/DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ①直流转直流； ②隔离耐压1000V模块电源； ③尺寸：长11.6*宽6.0*高10.0mm
- 品牌名称
- NYBOXING(尼博星)
- 商品型号
- B0503S-1W
- 商品编号
- C920994
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.941克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 300mA | |
| 最大容性负载 | 10uF |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10mm |
商品概述
BxxS-1W 系列产品专为需要产生一组输入输出隔离的板上电源应用而设计。该产品广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等场合。它要求输入电源电压较为稳定，输入输出之间需要隔离，对电源输出电压精度要求不高。
商品特性
- 输入电压范围：4.5V~9V；5V~9V；9V~18V；18V~36V；36V~72V
- 输出电压精度：±2%
- 输出纹波噪声：50mVₚ₋ₚ（典型值）
- 隔离电压：1000 VDC
- 工作温度范围：-40℃ ~ +85℃
- 存储温度范围：-55℃ ~ +105℃
- 效率：高达 85%
- 满载启动电压：4.2V（4.5V~9V 型号）；4.75V（5V~9V 型号）；8.5V（9V~18V 型号）；17V（18V~36V 型号）；34V（36V~72V 型号）
- 输入欠压保护：具备
- 输出过流保护：具备
- 输出短路保护：具备
- 输入反接保护：具备
- 引脚材料：铜合金镀锡
- 引脚间距：2.54mm
- 引脚长度：3.3mm
- 安装方式：通孔插装
- 重量：约 1.5 克
